ファラデーローテーター/ミラー
d1-a4a
D.UV,VIS〜NIRレーザとファイバー関連
◆ファラデーローテーター/ミラー
仕様
・波長領域：633〜1625nm
・挿入損失：0.8dB(SMFピッグテール）
2dB(SMFレセプタクル）
・リターンロス：-25,-40,-60dB（ピッグテール型）
-14dB(レセプタクル型）
・ローテーション精度：±3°（設計波長にて）
：±1°（ご要望により）
d1-a4b
d1-a4e
ご注文方法 レセプタクル型ファラデーローテーター： FOR-01-XY-W-I-O

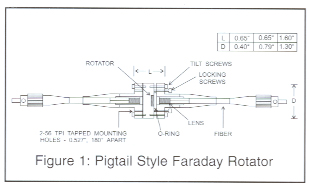

ピッグテール型ファラデーローテーター： FOR-11P-W-a/b-O-LB-XY-JD-L
LB：反射損失
例：25,40,50又は60dB,但し60dBは1300,1550nmの場合
XY：コネクター形式
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
| 8 |
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
JD:ファイバージャケット
| 1 |
0.9μmODハイトレルジャケット |
| 3 |
3mmOD,KevlarPVC |
L:片端ファイバー長(m）
例：入力側1m/出力側7mの場合1,7
XY：レセプタクルコード
| 3S |
SuperNTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 8 |
AT＆T-ST |
| SC |
SC |
| SCA |
Angled SC |
W:波長
例：1550nm
の場合1550
d1-a4c
注：-ER=25又は-ER=30等を最後にご記入ください。消光比が25dB又は30dBを意味します。

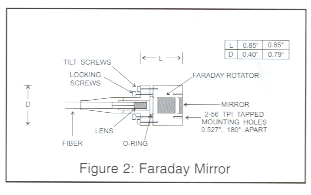

ピッグテール型ファラデーミラー： FOFM-11P-W-a/b-F-LB-X-JD-L
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合9/125
