F:ファイバータイプ

M	MM
S	SM
P	PM

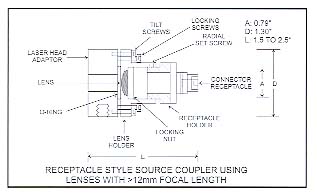

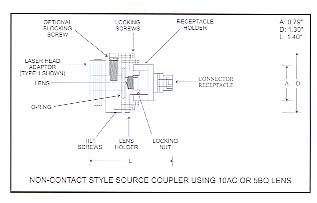

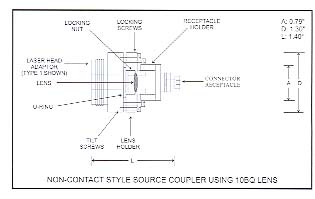

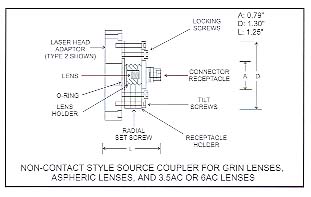

◆ファイバーとレーザの結合(レセプタクル,非接触型）

非接触型カップラーはファイバーとレンズの間に空気のギャップがあります。ファイバーとレンズ間の間隔は光源の波長の違いによって異なってきますし、例えば高出力レーザの光をマルチモードにわざと焦点をずらして導く時にも異なってきます。
Grinレンズ,アクロマート,非球面,石英,プラノコンベックス,そしてバイ･コンベックスなどを用いているカップラーがこれらの設計として用いられております。
非接触型カップラーは100WCWまでの高出力パワーをもったレーザやパルスレーザーに用いられます。入力エネルギー400mW以上の高エネルギーパルスのカップリングなどにも用いられます。

特長
・低価格
・高出力に適用
・他用途のレンズ
・優れた偏波保持特性
・多種類のレセプタクル・バージョン
・広帯域な波長

応用
・蛍光分光器
・分光器
・医療,薬学及び化学機器
・干渉センサー機器
・OEMレーザーシステム
・レーザーショー機器

仕様
・結合効率：標準>60％（SM,PMファイバー）
　　　　　　　　　　　>80％（MMファイバー）
・リターンロス：標準-14ｄB（標準コネクター）
　　　　　　　　　　　　-60dB（Angleｄコネクター)
・偏波消光比：>20dB
　　　　　　　　　　25dB,30dB（ご要望に応じます）
・適応波長：180〜2000nm
・レーザ出力：>1WCW（Grinレンズ）
　　　　　　　　　>10WCW（非球面レンス）
　　　　　　　　　>5WCW(アクロマート）
　　　　　　　　　>100WCW（石英又はサファイアのプラノコンベックス又はバイコニックレンズ）


　　　　　　　　　
　　　　　　　　　　　　　　　　

X:レセプタクル

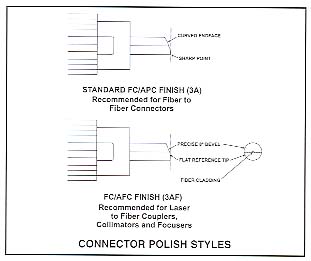

3	FC,SuperFC/PC,Ultra　FC/PC
3A	Angled NTT-FC/PC
3AF	Flat angled FC
5	SMA905, SMA906
8	AT&T-ST
SC	SC
8U	Ultra AT&T-ST

LH：レーザヘッドアダプター

1	1"-32TPIメスネジアダプター
2	ディスクアダプター（4holes 1"square)
11	ポストマウントアダプター
