F:ファイバータイプ

M	MM
S	SM
P	PM

◆ピッグテール温度制御付きLDハウジング

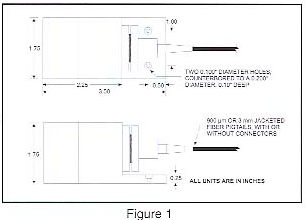

当製品はぺルチェクーラー,ヒートシンク及びファイバーへの結合用光源系より構成されます。ペルチェコントローラーとレーザ駆動電源はハウジングの外付けです。Oz社ではご要望によりターンキー付きLD駆動電圧及びペルチェクーラー電源回路などを承っております。Figure1のLDハウジングは150mW以下のLDの設計の場合です。

特長
・高出力安定性能
・波長の高安定性能
・低反射減衰量
・高い結合効率
・SM,PM,MMバージョン
・広帯域な適用波長
・出力調整可能
・OEMレーザダイオード及びペルチェ駆動回路
・レセプタクル,ピッグテールバージョン
・TTL外部変調器

応用
・干渉用センサー
・波長及び出力安定化レーザー
・長期安定化測定系

仕様
・適応波長：635〜1625nm
・反射減衰量：-25,-40,-50,-60dB
・コネクター：NTT FC/PC,UltraPC,FC/Angled PC,SC/Angled PC,SC,ST,SMA905,SMA906
・消光比：20,25,又は30dB（PMファイバー）
・温度調整：15℃〜25℃（≦±0.1℃）（工場内にて調整）
・光結合効率：30〜60％（SMファイバー）
　　　　　　　　　　60〜95％（MMファイバー）
・LD駆動電源（OEMバージョン）
　　CW：電流　120mAまで
　　TTL：電流　250mAまで,周波数20MHｚ
・ペルチェ駆動電源（OEMバージョン）：Figure1の場合3A,5V。更に高出力バージョンも可能です
　　　　　　　　　　　　　　　　

X:レセプタクル

3S	Super NTT-FC/PC
3U	Ultra NTT-FC/PC
3A	Angled NTT-FC/PC
8	AT&T-ST
5	SMA905
6	SMA906
SC	SC
SCA	Angled SC

JD:ジャケット

1	900μｍODハイトレルジャケット
3	3mmOD Kevlar rein forced PVCケーブル
