D.UV,VIS〜NIRレーザとファイバー関連
ファイバーUブラケットアッセンブリー
ご注文方法 部品番号：
UB-0A-XY-W-I-O-D：メスレセプタクル付きU-ブラケット
UB-1A-11-W-a/b-I-O-D-LB-XY-JD-L：低反射減衰量ビッグテール型U-ブラケット
UB-INSERT-01-0.5：0.5"ODフィルターホルダー（UB-02,UB-12のU-ブラケット用）
UB-250-XY-W-F：メス型レセプタクル取り外し可能フィルター付きブラックボックスアッセンブリー
UB-150-11-W-a/b-F-LB-XY-JD-L：低反射損失,取り外し可能フィルター付きピッグテール型ブラックボックスアッセンブリー
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
Ｌ：ファイバー長/ピッグテール長：（ｍ）
W:波長（nm）
例：1550nmの場合1550など
◆ファイバーUブラケットアッセンブリー
ファイバーUブラケットはレーザによりファイバーを介して伝送されてきた光を第2のファイバーに低損失で結合させるものです。
当製品は損失のない最適光を結合できるように工場出荷時点で前もって調節されています。
ブラケットにはポラライザー・アイソレーター・フィルターや波長板等が装着されます。
3つの部分より構成されています。
@入力ファイバーコリメーター
AU-ブラケット部
B入力ファイバーフォーカサー部

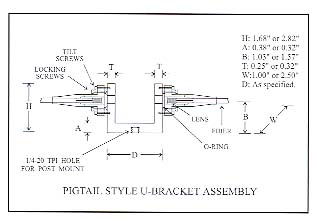

d1-ｄ2b ピッグテール型U-ブラケットアッセンブリー
X,Y::U-ブラケットの入出力レセプタクルコネクター又はピッグテールの時はオスコネクター
| 3 |
NTT-FC |
8
|
AT&T-ST |
| 5 |
SMA905 |
| SC |
SC |
| X |
終端無しファイバー |
A:U-ブラケットのサイズ
| 1 |
大型筐体 H=2.82" W=2.5",
A=0.32" B=1.57" T=0.32" |
| 2 |
小型筐体 H=1.68",W=1.0",A=0.38"
B=1.03" T=0.25" |
LB:リターンロス
25,40,50又は60ｄB
JD:ジャケット
| 1 |
900μｍODハイトレルジャケット |
| 3 |
3mmOD Kevlar rein forced PVCケーブル |
| 3A |
3mmODArmed cable |
| 5A |
5mm Armed cable |

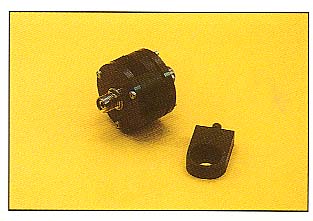

d1-d2c

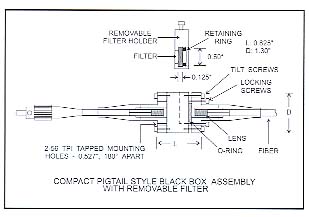

d1-d2d 取り外し可能フィルター付きピッグテール型Uブラケットアッセンブリー
お客様仕様に応じます
D:U-ブラケット筐体の長さ
標準：D=1.85"
ラージボディ：D=3.03"
小型ボディ：D=1.15"又は1.80"

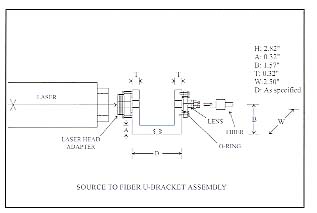

d1-d2e

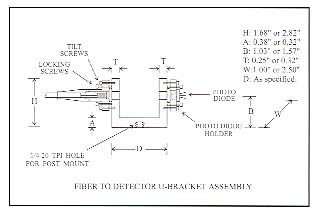

d1-d2f
d1-d2g

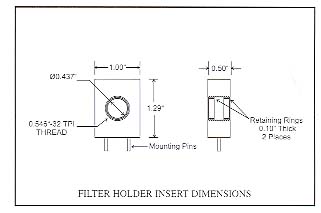

d1-d2h
