D.UV,VIS〜NIRレーザとファイバー関連
ファイバーとレーザの結合
ご注文方法 部品番号：
LPSC-0A-W-a/b-F-f-LH-LB-X-JD-L
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
Ｌ：ファイバー長/ピッグテール長：（ｍ）
W:波長（nm）
例：1550nmの場合1550など
◆ファイバーとレーザの結合
特長
・強固,小型並びに安定設計
・低反射減衰量
・経済価格
・高い結合効率
・優れた偏光保持
・広帯域な適用波長
・出力調整
応用
・干渉計使用センサー
・医療・薬学・化学へのセンサー
・発光体測定
・分光学
・レーザーショー
・OEMレーザー
仕様
・結合効率：標準>60％（SM,MMファイバー）
>80％（MMファイバー）
・リターンロス：標準-25ｄB（結合タイプ）
-40dB（非接触タイプ）
-60dB（ご要望に応じます）
・偏波面消光比：>20dB
25dB,30dB（ご要望に応じます）
・適応波長：180〜2000nm
・入力パワー：>1WCW（GRINレンズ時）
>10MCW（非球面レンズ時）
ピッグテール型光源カップラーは長時間に渡って最適な光学特性,結合特性,出力安定度,反射減衰量が必要です。すなわちファイバーへの結合は正しく焦光されねばなりません。接触型ピッグテールカップラーの反射減衰量レベルは通常-25dBです。ファイバー端面は角度研摩されており-40又は-60dBの反射減衰量です。

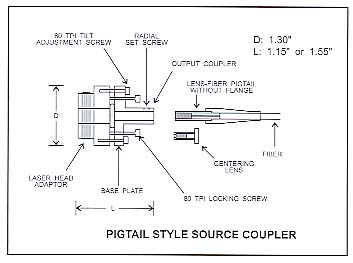

d1-ｄ1b ピッグテール型光源カップラー
X:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
8
|
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
LB:リターンロス
25,40,50又は60ｄB
JD:ジャケット
| 1 |
900μｍODハイトレルジャケット |
| 3 |
3mmOD Kevlar rein forced PVCケーブル |
追加
-ER=30又は-ER＝25：30dB又は25dB消光比（1330,1550nmのみ）
-BL：手動アッテネーターつきの場合
ｆ：レンズタイプ
LH：レーザヘッドアダプター
| 1 |
1"-32TPIメスネジアダプター |
| 2 |
ディスクアダプター（4holes 1"square) |
| 11 |
ポストマウントアダプター |
