d1-c1a プラグ型固定アッテネーター
D.UV,VIS〜NIRレーザとファイバー関連
固定アッテネーター
ご注文方法 部品番号：
プラグ型固定アッテネーター：FA-300-X-1300/1550-9/125-S-N
ループバック固定アッテネーター：FA-400-X-W-a/b-F-N
インライン固定アッテネーター：PFA-XY-W-a/b-JD-L-F-N
X. XY,:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
| 8 |
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
900μmOD ハイトレルジャケット |
| 3 |
3mmOD Kevlar Reinforced PVCケーブル |
Ｌ：ファイバー長（ｍ）
W:波長（nm）
例：1550nmの場合1550など
◆固定アッテネーター
特長
・低反射減衰量
・コンパクトで強固なハウジング
・広帯域波長領域
・広範囲なコネクターに対応
・PMバージョンに対応
・偏波無依存
・ループバックタイプアッテネーター
・経済価格
応用
・CATV,LAN,通信用途
・受光調節
・試験・測定
仕様
・減衰範囲：5〜25dB（5dBきざみ増加）
：1dBづつの増加も可能
・減衰量公差：±10％
・適用波長：440〜1625nm
・リターンロス：40,50,又は60dB
60dB（SMファイバー時）
・動作温度：-40〜80℃

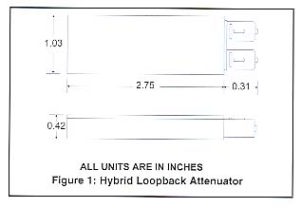

d1-c1b ループバック固定アッテネーター
d1-c1c インライン固定アッテネーター
N:減衰値
| 5 |
5dB |
| 10 |
10dB |
| 15 |
15dB |
| 20 |
20dB |
| 25 |
25dB |
d1-c1d
d1-c1e
