Oz Optics 偏波無依存系ファイバーコンポーネンツ

---

---

X.,:コネクター

3S	Super NTT-FC/PC
3U	Ultra NTT-FC/PC
3A	Angled　NTT-FC/PC
8	AT&T-ST
8S	Super AT&T-ST
8U	Ultra AT&T-ST
SC	SC
SCU	Ultra SC
SCA	Angled SC

F:ファイバータイプ

M	MM
S	SM
P	PM

JD:ファイバージャケット

1	900μmOD　ハイトレルジャケット
3	3mmOD Kevlar　Reinforced PVCケーブル

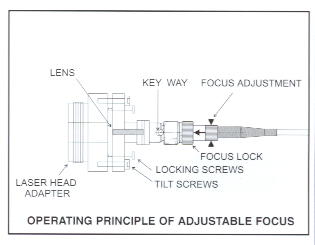

◆ファイバーと焦光調整器ファイバーカップラー

当製品は最適な結合効率が得られるように設計された理想的な製品です。ファイバーとレンズ間の最適な距離を、ファイバーを動かさずに得られます。

特長
・精密焦光調整器 / ・優れた結合効率
・広帯域波長範囲 / ・強固なかつ単純な設計
・取り扱い及び設置が容易

応用
・干渉センサー / ・研究用
・教育及びトレーニング
・製造に於ける可視光レーザのアライメント
・医療、薬学、及び科学分野
・蛍光測定 / ・OEMレーザシステム
・波長可変レーザ / ・レーザーショウ関連

仕様
・結合効率：>70％（標準、SM、PM）
　　　　　　　：>90％（MM)
・リターンロス：>40dB
　　　　　　　　　：>60ｄB（ご希望により可能）
・偏波面消光比：>20dB
　　　　　　　　　　　：25dB,30dB（ご希望により可能）
・適用波長：180〜2000nm
・入力パワー：>1WCW（グリーンレンズ）
　　　　　　　　　　>10WCW（非球面レンズ）
　　　　　　　　　　>5WCW（アクロマート）
　　　　　　　　　　>100WCW（石英、サファイアのプラノコンベックス又はバイコニックレンズ）
　　　　　　　　　　　　　　　　

LH:レーザヘッドアダプター

1	1"-32TPIメスThreaded アダプター
2	4穴1"ディスクアダプター
11	ポストマウントアダプター

X,Y:コネクター

A3	調整可フラットNTT-FC
A3S	調整可Super NTT-FC/PC
A3U	調整可Ultra NTT-FC/PC
A3A	調整可Angled　NTT-FC/PC
X	終端なし
