Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b15a レセプタクル型固定フィルター
D.UV,VIS〜NIRレーザとファイバー関連
固定フィルター
ご注文方法 部品番号：
レセプタクル型：FF-A-XY-W-a/b-F-LW
ピッグテール型：FF-11-W-a/b-F-LB-XY-JD-L-LW
X.Y,Z,:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
| 8 |
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
900μmOD ハイトレルジャケット |
| 3 |
3mmOD Kevlar Reinforced PVCケーブル |
LＢ:ご希望の反射減衰量
（25,40,50又は60dB.60dBは1300と1550nmのみ)
Ｌ：ファイバー長（ｍ）
W:波長（nm）
例：1550nmの場合1550など
◆固定フィルター
特長
・狭い線幅特性
・強固なコンパクトサイズ
・ピッグテール型とレセプタクル型
・取り外しフィルターホルダー設計
・広帯域波長範囲
・SM,PM,MMバージョン有り
・拡張されたビームテクノロジー
応用
・CATV,LAN光通信
・DWDM
・試験及び測定
仕様
・挿入損失:0.6dB
・リターンロス：25,40,60dB(ピッグテール型時）
14dB（レセプタクル型時）
・フィルター線幅：1nm
・波長領域：440〜1625nm
・動作温度：-20℃〜+65℃
・ファイバー長：1ｍ（標準）
・フィルターサイズ：12.7mm（φ）まで、3ｍｍ厚（取り外しフィルター）
d1-b15b ピッグテール型固定フィルター
d1-b15c 取り外しフィルター肩固定フィルター

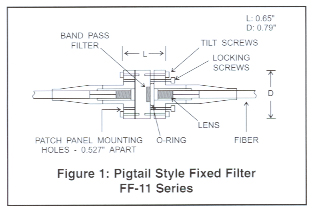

d1-b15d

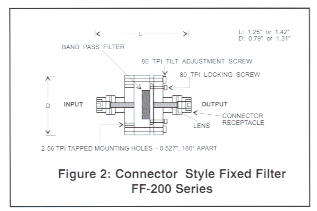

d1-b15e
| FF |
取り外し不可Fixedフィルター |
| RFF |
取り外し可能Fixedフィルター |
FF:ボディ形式
A:コネクタータイプ
| 100 |
両端メスコネクター |
| 200 |
両端メスコネクター |
| 300 |
入力側（X)：メスコネクター
出力側（Y)：オスコネクター |

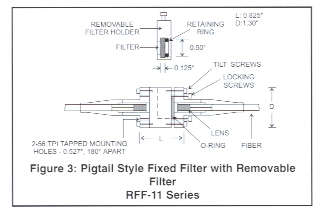

d1-b15f
LW:線幅（nm)
