Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b14a
D.UV,VIS〜NIRレーザとファイバー関連
◆可変光ディレイライン
当製品は入力側にファイバーコリメーターと出力側にファイバーカップラーという構成になっています。光学部品はマウントされ、U-ブラケットで調整されます。出力ステージの位置調節がコリメータ間のギャップを変え、装置の遅延時間を変化させるのです。
マイクロメーター又はスクリューを動かして間隔を調整します。モーターバージョンとしてはサーボ又はステッピングモーターを用いる事が可能です。
小型手動タイプも可能です。
可変光ディレイライン
ご注文方法 部品番号：
ODL-A-11-W-a/b-F-LB-XY-JD-L(-I)
X.Y,Z,:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
| 8 |
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
900μmOD ハイトレルジャケット |
| 2 |
3mmOD Kevlar Reinforced PVCケーブル |
LＢ:ご希望の反射減衰量
（25,40,50又は60dB.60dBは1300と1550nmのみ)
Ｌ：ファイバー長（ｍ）
W:波長（nm）
例：1550nmの場合1550など
仕様
・挿入損失：1.5dB(可動範囲）
・反射減衰量：25,40,50,60dB
・可動範囲：ODL-100：100mm
ODL-200：25ｍｍ
ODL-300：72mm
ODL-400：75mm
ODL-500:85mm
・分解能：10μm（0.03psec.)(ODL-200時）
<1μm（0.003psec.)(ODL-500時）
・波長領域：400〜1625nm
特長
・低損失
・サブ・ミリ領域の分解能
・広帯域波長領域
・>100mm可動範囲
・偏波面インセンシティブ
・SM/PMファイバーバージョン
・コンパクトな形状
・モーターバージョン可能
・低価格
応用
・干渉用センサー
・コヒレント通信
・研究用
d1-b14b
d1-b14c
d1-b14d
d1-b14e
| 100 |

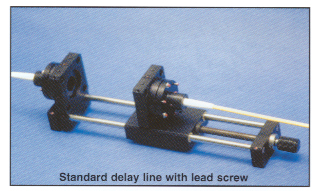

標準サイズリードねじ付き |
| 200 |

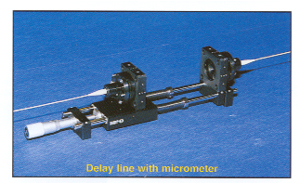

標準サイズマイクロメータ付き |
| 300 |

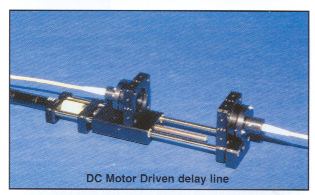

標準サイズDCサーボモータ付き |
| 400 |

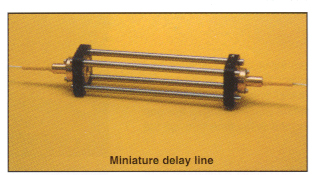

ミニチュアサイズ手動調整 |
| 500 |
標準サイズステッパーモーター |
A:
I:インターフェイス（ODL-500のみ）
| PC |
ベースモデル |
| DR |
ハイスピードドライバー |
| MC/SPI |
SPIインターフェイス |
| MC/IIC |
I2Cインターフィス |
| MC/RS232 |
RS232インターフェイス |
