Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b12a 1ｘ2ビームスプリッター/コンバイナー
D.UV,VIS〜NIRレーザとファイバー関連
◆ファイバービームスプリッター/コンバイナー
当製品は1つ又は2つの入力ファイバーからの光をビームスプリッターを経て分割されかつ統合され出力ファイバーに導きます。
2ｘ2スプリッターの特性は方向性があることです。Ozのスプリッターは双方向性があり、ポート1、2からポートRへの結合効率はポートTからポート1,2への効率と同じです。
Ozのチルト調整技術を用いて1ｘ2、2ｘ2スプリッターは低挿入損失,低反射減衰量の特性を有しています。
例えば偏光スプリッターは入力側に通常のSMファイバーを用い、出力側に2つのPMファイバーが用いられています。
また、完全に入力側,出力側にPMファイバーを用いてスプリッターと構成することも可能です。
ファイバービームスプリッター/コンバイナー
ご注文方法 部品番号：
FOBS-12XYZ-ABC-W-S/R:レセプタクル型1ｘ2ファイバー/ファイバースプリッター
FOBS-22-XYZT-ABCD-W-S/R :レセプタクル型2ｘ2ファイバー/ファイバースプリッター
ULBS-1XY-A/B-W-S/R-ｆ-LH： レセプタクル型レーザ/ファイバースプリッター
LDBS-1XY-A/B-W-S/R: レセプタクル型LD/ファイバースプリッター
FOBS-12P-111-a/b-ABC-W-S/R-LB-XYZ-JD-L :ピッグテール型1ｘ2スプリッター
FOBS-22P-1111-a/b-ABCD-W-S/R-LB-XYZT-JD-L :ピッグテール型2ｘ2スプリッター
ULBS-12P-a/b-A/B-W-S/R-ｆ-LB-XY-JD-L:ピッグテール型レーザー/ファイバースプリッター
LDBS-12P-a/b-A/B-W-S/R-LB-XY-JD-L:ピッグテール型LD/ファイバースプリッター
X.Y,Z,T:レセプタクル型コネクター
| 3 |
NTT-FC |
| 5 |
SMA905 |
| 8 |
AT&T-ST |
| X |
ベアーファイバー |
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
1mmODジャケットファイバー |
| 3 |
3mmOD ルースチューブ kepvlar |
| 3A |
3mmOD Armoredケーブル |
| 5A |
5mmOD Armoredケーブル |
LＢ:ご希望の反射減衰量
（25,40,50又は60dB.ピグテイル型のみ)
Ｌ：ファイバー長（ｍ）
W:動作波長（nm）
例：400/700,700/1100,1300/1550など)
S/R:ご希望の分岐比（標準は50/50,90/10）
d1-b12c

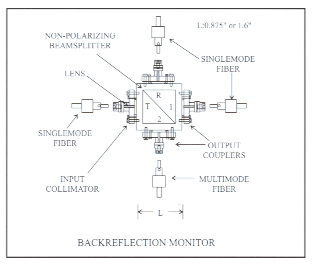

・バックリフレクションモニター：FOBS-22-3338-SSSM-488-50/50：入力信号は488nmレーザ光,SMファイバーポートT,R,1はFCレセプタクル,ポート2はAT＆T-STコネクター
仕様
・分岐比：50/50〜95/5（偏波無依存スプリッターの時）
・挿入損失：標準0.7dB(ピッグテール型）2dB（レセプタクル型）
・反射減衰量：標準-15dB（レセプタクル型）
-25,-40,-50,-60dB（ピッグテール型）但し-60dBで1300nm,1550nm時
・クロストーク：標準<-40dB
・波長領域：300〜2000nm
・最大入力パワー：<2WCW 但し100WCWまでご要望により可能
・動作温度：-20℃〜+60℃
・出力消光比：標準>20dB
25dB,30dB（1ｘ2スプリッター,1300/1550nm時）
d1-b12c 2x2ビームスプリッター/コンバイナー
ｆ：焦点レンズ長又はレンズタイプ
LH：レーザーへッドアダプター
