Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b11a
D.UV,VIS〜NIRレーザとファイバー関連

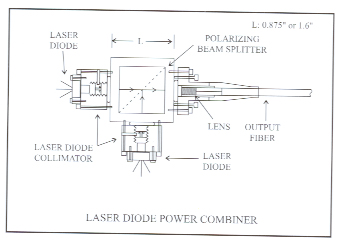

◆LDファイバーコンバイナー
当製品は2つの偏光LDをSM,MM又はPMファイバーに結合する場合の製品です。構成はLDからの出力光はコリメートされコンバイナーに続きます。コンバインされた光は出力ファイバーに入射し、ファイバー端に続きます。
ダイオードからの結合効率はMMで75〜90％,SMで45〜55％です。
d1-b11b
LDファイバーコンバイナー
ご注文方法 部品番号：
ULBS-11X-F-W-PBS:出力コネクターレセプタクル型のLD偏光コンバイナー
ULBS-１１P-a/b-F-W-PBS-LB-X-JD-L : ピッグテール型LD偏光コンバイナー
ULBS-12P-a/b-FD-W-S/R-LB-X-JD-L ： モニターフォトダイオード型LDとファイバー結合
TRBS-12Ｐ-a/b-FD-W-S/R-LB-X-JD-L: LDトランシーバーモジュール

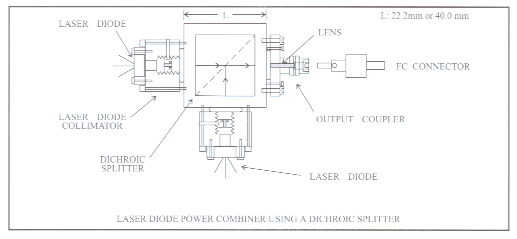

WDM-11X-F-W1/W2 :レセプタクル型ダイクロイス・スプリッター付きLDコンバイナー
WDM-11P-a/b-F-W1/W2-LB-X-JD-L:ピッグテール型ダイクロイス・スプリッター付きLDコンバイナー
X.Y,:レセプタクル型コネクター
| 3 |
NTT-FC |
| 5 |
SMA905 |
| 8 |
AT&T-ST |
| X |
ベアーファイバー |
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
ケーブル無しファイバー |
| 3 |
3mmOD ルースチューブ kepvlar |
| 3A |
3mmOD Armoredケーブル |
| 5A |
5mmOD Armoredケーブル |
LＢ:ご希望の反射減衰量
（25,40又は60dB.ピグテイル型のみ)
Ｌ：ファイバー長（ｍ）
a/b:コア/クラッド（μm）
W.W1.W2:ダイード波長（nm)
S/R:ご希望の分岐比（標準は50/50,90/10）
d1-b11c
例：ULBS-11P-4/125-S-670-PBS-40-3-3-2：ピッグテール,670nmLD,-40ｄB反射減衰量,2m長,3mmODKevlarケーブル,4/125SMファイバーFC/PCコネクター
