Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b10a
D.UV,VIS〜NIRレーザとファイバー関連
◆ファイバーリフレクター（固定又は可変）
ファイバーリフレクターはファイバーから放出される光を逆にファイバーに戻すためのものです。これはファイバー干渉計やファイバーからの反射を測定する時等に用いられます。当製品は焦光レンズとミラーより構成されます。ファイバーからの出力光は最初に焦光され、ミラーに当たり反射され焦光レンズに反射されます。
d1-b10b
ファイバーリフレクター
ご注文方法 部品番号：

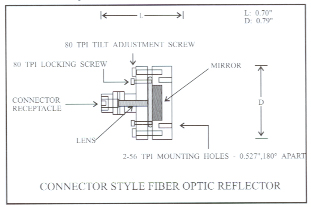

FORF-1X-W-F:レセプタクルコネクタ型ファイバーリフレクター
ＦORF-XY-W-F-R : レセプタクルコネクタ型フォーカサー付きパーシャルリフレクター
ＦORF-11P-W-a/b-F-LB-X-JD-L ： ピッグテール型トータルリフレクター

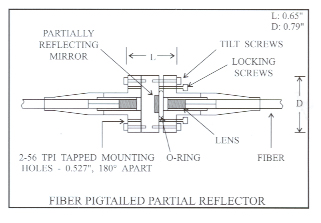

ＦORF-21Ｐ-W-a/b-F-LB-Ｒ-XY-JD-L: ピッグテール型フォーカーサー付きパーシャルリフレクター

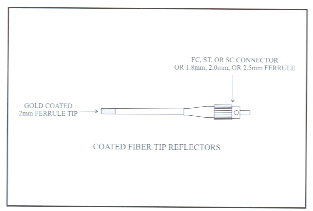

ＦOＲＦ-31Ｐ-W-a/b-F-LB-Ｘ-JD-L :金メッキされたファイバートータルリフレクター
X.Y,:レセプタクル型コネクター
| 3 |
NTT-FC |
| 3S |
Super FC |
| 3A |
Angled FC |
| 8 |
AT&T-ST |
| SC |
SC |
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
0.9mm OD又はルースチューブ |
| 3.0 |
3mmOD ルースチューブ kepvlar |
| 3A |
3mmOD Armoredケーブル |
| 5A |
5mmOD Armoredケーブル |
W:動作波長(nm)
LＢ:ピッグテール型アイソレーリョンの反射減衰量
（25,40,50又は60dB)
d1-b10c
d1-b10d
Ｌ：ファイバー長（ｍ）
d1-b10e
d1-b10f
R:反射ミラーの反射率
a/b:コア/クラッド（μm）
d1-b10g
d1-b10h

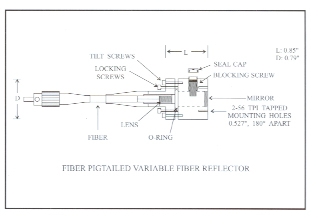

注：”-BL”を最後につけた場合は可変反射を得るためのBlocking screwを表示しています。例えばFORF-11P-1300-9/125-S-60-3A-3-1-BLは1300nm用ピッグテールリフレクターとBlocking screw付き9/125SMファイバー,1m長,3mmファイバー,FC/APCコネクター付きを意味します。
