Oz Optics 偏波無依存系ファイバーコンポーネンツ

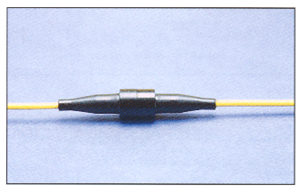

d1-b8a
D.UV,VIS〜NIRレーザとファイバー関連
◆アイソレーター
アイソレーターは一方向のみ光を伝え、反射光をアイソレーターにて遮断します。これは光源への戻り光を防ぐ時に多く用いられます。アイソレーターは通常ファラデーローテーターを用います。514〜1064nmの間では35dB,1300〜1550nmでは42ｄB更に60ｄBのアイソレーションが可能です。

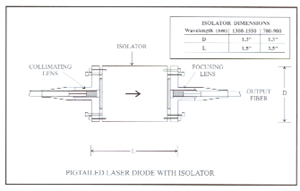

d1-b8b ピッグテール型レーザダイオードアイソレーター
アイソレーター
ご注文方法 部品番号：
FOI-01-1X-W-a/b-F-LB-Y-JD-L-I:ファイバーアイソレーター（入力：ピッグテール,出力：レセプタクル,メス型）
ＦOI-02-0X-W-F-I : レーザーとアイソレーターの接続（出力：レセプタクル、メス型）
ＦOI-11-11-W-a/b-F-LB-XY-JD-L-I ： ピッグテール型アイソレーター
ＦOＰI-11-11-W-a/b-F-LB-XY-JD-L-I : ピッグテール型偏波無依存アイソレーター
ＦOI-12-01-W-a/b-F-LB-Y-JD-L-I :ピッグテール型レーザとアイソレータとの結合
ALIGN-0Ｘ : アイソレータ調整キット（ビデオ、センタリングレンズ,レンチ,MMジャンバー含む）
X.Y,:レセプタクル型コネクター
| 3 |
NTT-FC |
| 3S |
Super FC |
| 3A |
Angled FC |
| 8 |
AT&T-ST |
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
0.9mm OD又はルースチューブ |
| 3 |
3mmOD ルースチューブ PVCケーブル |
| 3A |
3mmOD Armoredケーブル |
| 5 |
5mmOD Armoredケーブル |
W:アイソレータの動作波長(nm)
LＢ:ピッグテール型アイソレーリョンの反射減衰量
（40,又は60dB,但し60dBは1300,1550nmの時)
d1-b8c

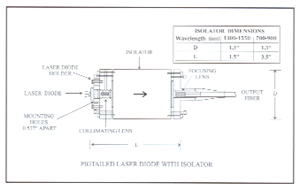

d1-b8d ピグテイルドLDアイソレーター
Ｌ：ファイバー長（ｍ）

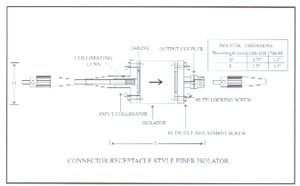

d1-b8e

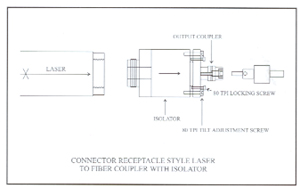

d1-b8f
I:ご希望アイソレーション（35,40又は60dB,但し60ｄBは1300,1550nm)
a/b:コア/クラッド（μm）
