Oz Optics 偏波無依存系ファイバーコンポーネンツ
d1-b6a
D.UV,VIS〜NIRレーザとファイバー関連
◆ファイバーとＬＤの結合
小型で高精度なかつ強固なタイプのＬＤのファイバーとのカップラー製品を提供させて頂いています。様々なサイズのダイオードケースに対応し、かつダイオードは630〜1550nmの各波長の製品に対応します。
更にシングルモード、マルチモード並びに偏波保存モードファイバーにも対応します。チルト調整レーザダイオードのファイバーとの結合にはレセプタクル型とピッグテール型があります。
仕様
・結合効率：ＭＭの場合：75〜80％,ＳＭＰＭの場合：35〜55％
・反射減衰量：レセプタクルの場合：-15ｄＢ,ピッグテールの場合：-25ｄＢ,-40ｄＢ,又は-60ｄＢ
・波長領域：600〜1600nm
・動作温度：-20〜+60℃
・消光比：ＰＭの場合：＞20ｄＢ,1300又は1550nmの場合：30ｄＢ

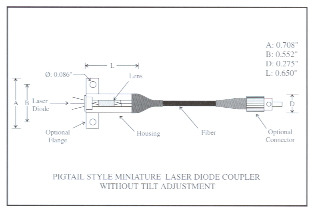

d1-b6b ピッグテール型小型レーザーダイオードカップラー（チルト調整無し)
ファイバーとＬＤの結合
ご注文方法 部品番号：
ＨＵＬＤ-ＡＸ-W-F-Ｃ :レセプタクル型コネクターのＬＤとファイバーのカップラー
ＬＤＰＣ-0Ａ-Ｗ-a/b-Ｆ-LＢ-Ｘ-ＪＤ-Ｌ-Ｃ : ピッグテール型ＬＤとファイバーのカップラー
ＬＤＣ-21（or LDC-21A) ：ＬＤコリメーター調節用のレンチ
ＡＬＩＧＮ-0Ｘ-ＮＴＳＣ（or PAL) : ファイバーとＬＤの調整用キット
X,:レセプタクルコネクター
| 3 |
FC |
| 5 |
SMA905 |
| 8 |
AT&T-ST |
| SC |
SC |
| X |
無終端 |
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 1 |
ケーブルでないファイバー |
| 3 |
3mmOD kevlar |
| 3A |
3mmODアーマードケーブル |
| 5Ａ |
5mmODアーマードケーブル |
W:ＬＤの波長(nm)
LＢ:ご希望の反射減衰量（25,40,60dB)
d1-b6c
d1-b6d レセプタクル型ファイバーとフォトダイオードカップラー
Ｌ：ファイバー長（ｍ）
Ａ：ダイオードパッケージの直径
| 1 |
0.79"径パッケージ |
| 2 |
1.3"径パッケージ |
| 3 |
0.59"径パッケージ |
| 4 |
0.5"径パッケージ |
Ｃ：ご要望結合効率（35％,45％,75％)
