Oz Optics 偏波無依存系ファイバーコンポーネンツ

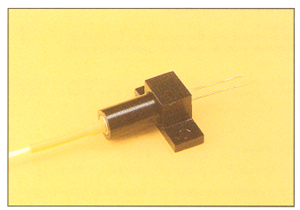

d1-b5a
D.UV,VIS〜NIRレーザとファイバー関連
◆ファイバーとフォトダイオードの結合
当製品はシングルモード,マルチモード並びに偏波保存ファイバー各種とフォトダイオードとの結合製品です。低価格で強固で、持ち運び自由な当製品はＯＥＭとして広く用いられています。
構成等につきましては図をご参照ください。

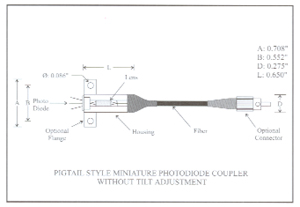

d1-b5b ピッグテール型小型フォトダイオードカップラー
ファイバーとフォトダイオードの結合
ご注文方法 部品番号：
FPD-0X-W-F :レンズ型レセプタクルファイバーとフォトダイオードカップラー
ＰＦＰＤ-11-Ｗ-a/b-Ｆ-LＢ-Ｘ-ＪＤ-Ｌ : レンズ型ピッグテールフォトダイオードカップラー
ＦＰＤ-2Ｘ-Ｗ-Ｆ ： レンズ型レセプタクル小型ファイバーとフォトダイオードカップラー
ＰＦＰＤ-21-Ｗ-a/b-F-LB-X-JD-L : レンズ型小型ファイバーピッグテールフォトダイオード
ＦＰＤ-3Ｘ-W-Ｆ :レセプタクル型小型ファイバーとフォトダイオードカップラー
ＰＦＰＤ-31-Ｗ-a/b-Ｆ-ＬＢ-Ｘ-ＪＤ-Ｌ : 小型ファイバーピッグテールフォトダイオードカップラー
X,:レセプタクルコネクター
| 3 |
FC |
| 3S |
Super FC/PC |
| 3A |
Angled PC |
| 5 |
SMA905 |
| 8 |
AT&T-ST |
| SC |
SC |
| X |
無終端 |
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
JD:ファイバージャケット
| 0.25 |
ジャケット無しファイバー |
| 0.4 |
ジャケット無しファイバー |
| 1 |
0.9mm OD又はルースチューブ |
| 3 |
3mmOD ルースチューブ PVCケーブル |
W:動作波長(nm)
LＢ:ご希望の反射減衰量（25,40,60dB)
d1-b5c
d1-b5d レセプタクル型ファイバーとフォトダイオードカップラー
Ｌ：ファイバー長（ｍ）
