◇パワー&波長モニタリング用 スマートパッチコード並びに ワイヤレスファイバー
アクティブ(能動)デバイス(光源･測定器･他機器)
パワー&波長モニタリング用
スマートパッチコード 並びに ワイヤレスファイバー
Smart Patchcords & Wireless Fiber for
Power and Wavelength Monitoring
OZ Optics社
パワー&波長モニタリング用
スマートパッチコード 並びに ワイヤレスファイバー
Smart Patchcords & Wireless Fiber for
Power and Wavelength Monitoring
OZ Optics社

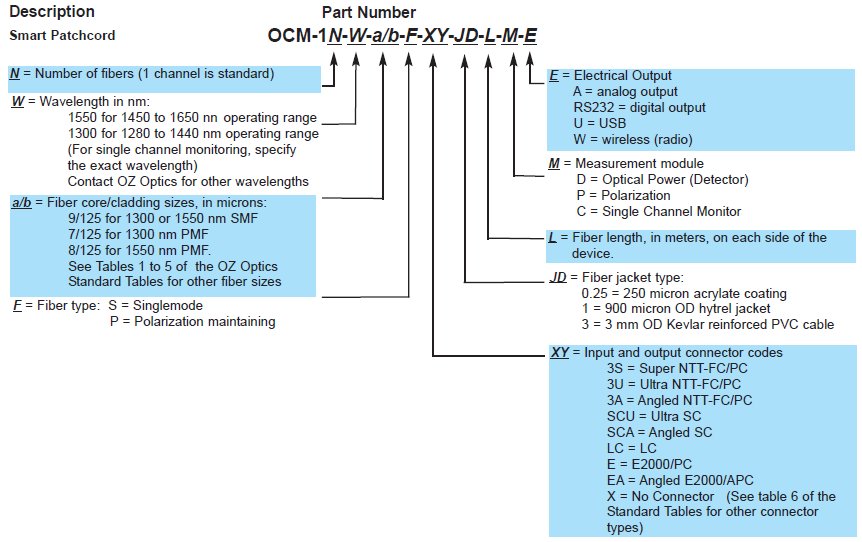

ご注文方法:パワー&波長モニタリング用 スマートパッチコード 並びに ワイヤレスファイバー
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
特 長：
･RS232、USB、又はワイヤレス通信を用いたローカル又はリモートモニタリング
･格安で小型パッケージ
･低挿入損失、低反射減衰量でハイパワー取り扱い可能
･600nmから1700nｍまでの波長に対して適応可能
･PMモードファイバーやその他の特殊ファイバーバージョンでの適応可能
･RS232、USB、又はワイヤレス通信を用いたローカル又はリモートモニタリング
･格安で小型パッケージ
･低挿入損失、低反射減衰量でハイパワー取り扱い可能
･600nmから1700nｍまでの波長に対して適応可能
･PMモードファイバーやその他の特殊ファイバーバージョンでの適応可能
応 用：
･FTTHネットワークでのネットワーク或いはチャンネルモニターリング
･WDMシステムのチャンネルバランシング
･ダイナミック光アンプのゲイン(利得)モニタリング
･パワーモニタリング
･光パワー制御デバイス
･偏光安定
･偏光モード分散抑圧
･実時間インラインテスト並びに測定
･光ファイバーセンサー
･FTTHネットワークでのネットワーク或いはチャンネルモニターリング
･WDMシステムのチャンネルバランシング
･ダイナミック光アンプのゲイン(利得)モニタリング
･パワーモニタリング
･光パワー制御デバイス
･偏光安定
･偏光モード分散抑圧
･実時間インラインテスト並びに測定
･光ファイバーセンサー
|
パラメータ
|
仕様値
|
|
動作波長
|
1450 - 1650nm, 又は 1280 - 1440 nm 標準
|
|
タップ比
|
2% ± 0.5 % 標準(2)
|
|
タップ効率（3）
|
> 60 %
|
|
挿入損失
|
< 0.2 dB(4)
|
|
反射減衰量
|
>70 dB(コネクタ含まず)
|
|
指向性
|
≧-35 dB(5)
|
|
偏光依存損失
|
<0.1 dB(仕様波長範囲以上)
|
|
偏光依存応答(5)
|
<0.2 dB(仕様波長範囲以上)
|
|
波長依存応答(5)
|
± 0.25 dB(仕様波長範囲以上)
|
|
偏光消光比(6)
|
>20 dB( >30dB ご要望に応ず)
|
|
パワーハンドリング
|
>1W(7)
|
|
動作/ 保存温度(湿度)
|
0～+60 ℃/ -40 ～ +85℃(<85% RH 結露なし at 50℃)
|
|
サイズ/ 重さ
|
構成による
|
仕様:パワー&波長モニタリング用 スマートパッチコード 並びに ワイヤレスファイバー
標準製品仕様(1)

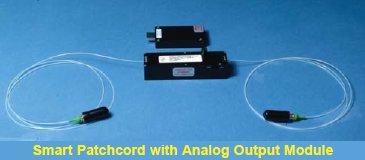

アナログ出力付き
スマートパッチコード

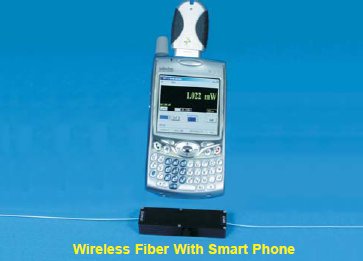

スマートパッチコード
スマートホーン付き
ワイヤレスパッチコード
ワイヤレスパッチコード

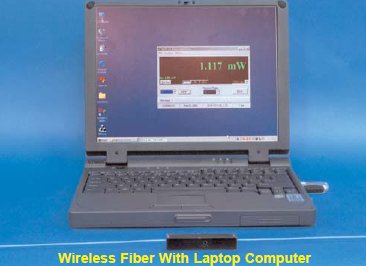

PCによるワイヤレスファイバー

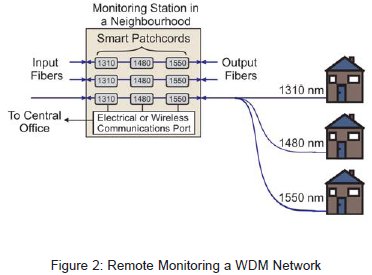

リモートモニタリング
WDMネットワーク
WDMネットワーク

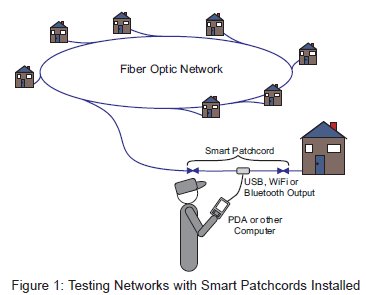

スマートパッチコードが敷設
されている試験的ネットワーク
されている試験的ネットワーク

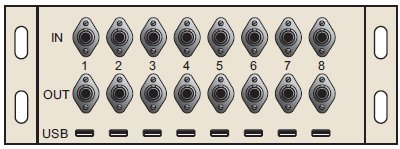

モニタリングネットワーク用
スマートパッチコードパッチパネル
スマートパッチコードパッチパネル
注-1:Corning SMF-28或いは 1550nm PANDAタイプ偏波保存ファイバーにて測定、その他のファイバーもご要望に対応可能
-2:その他のタップ比0.5%～以上4% のご要望に対応可能
-3:(モジュールで受信したパワー)/ (タップで減衰されたパワー）で定義されます。
-4:2%タップ または それ以下
-5:2%タップとインデックス マッチング エポキシでもった対になっている0.5mm有効径のInGaAs
-6:PMモードファイバーバージョンのみ
-7:１W以上のパワーでテストしていませんが、5Wを超えるパワーまで測定可能と思われます。
-2:その他のタップ比0.5%～以上4% のご要望に対応可能
-3:(モジュールで受信したパワー)/ (タップで減衰されたパワー）で定義されます。
-4:2%タップ または それ以下
-5:2%タップとインデックス マッチング エポキシでもった対になっている0.5mm有効径のInGaAs
-6:PMモードファイバーバージョンのみ
-7:１W以上のパワーでテストしていませんが、5Wを超えるパワーまで測定可能と思われます。
|
通信インターフェース
|
スマートパッチコード:RS232, USB
ワイヤレスファイバーTM:ラジオリンク(Wi-Fi, Bluetooth,Zigbee) その他のタイプ可能:お問い合わせ下さい。 |
|
データ伝送レート
|
スマートパッチコード:RS232, USB: >8 読取/ 秒
ワイヤレスファイバーTM:>25ノード / 秒、これ以上の場合は御問合せ下さい。 |
|
必要入力パワー
|
スマートパッチコード:RS232 & USBユニット通信リンクで入力パワー可能
スマートパッチコード又はワイヤレスファイバーTM:外部DCパワー供給( 5V-24V) バッテリオプション可能:お問い合わせ下さい。 |
スマートパッチコードの電気特性
