◇バックリフレクション(反射減衰量)メータ
アクティブ(能動)デバイス(光源･測定器･他機器)

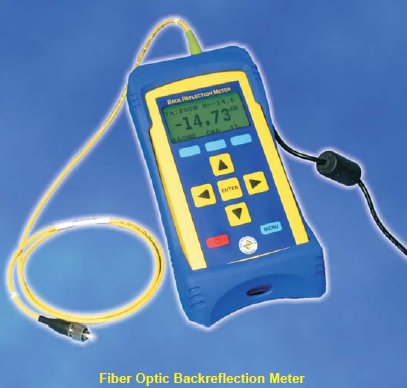

バックリフレクション(反射減衰量)メータ
Backreflection Meter
OZ Optics社
バックリフレクション(反射減衰量)メータ
Backreflection Meter
OZ Optics社

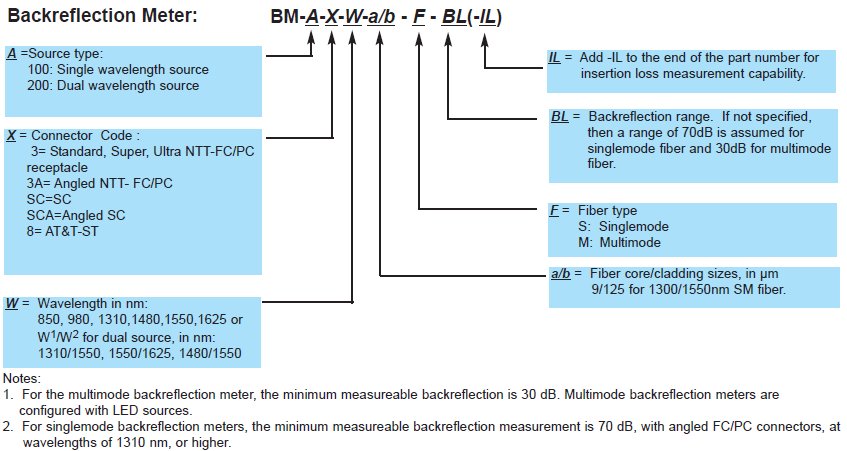

ご注文方法:バックリフレクション(反射減衰量)メータ
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
特 長：
･-70dBまで高感度
･RS-232通信ポート内臓です
･広帯域波長の適応範囲
･光源内臓です
･2波長光源可能です
･頑丈でコンパクトな設計
･高分解能
･オプション:挿入損失測定対応可能
･-70dBまで高感度
･RS-232通信ポート内臓です
･広帯域波長の適応範囲
･光源内臓です
･2波長光源可能です
･頑丈でコンパクトな設計
･高分解能
･オプション:挿入損失測定対応可能
応 用：
･コンポーネントのバックリフレクション測定
･挿入損失の測定
･End-to-End 損失測定
･品質制御
･新製品の開発
･コンポーネント又はシステムのトラブルシュート
･ネットワーク敷設
･コンポーネントのバックリフレクション測定
･挿入損失の測定
･End-to-End 損失測定
･品質制御
･新製品の開発
･コンポーネント又はシステムのトラブルシュート
･ネットワーク敷設
|
パラメータ
|
仕様値
|
|||
|
型式
|
BM-100-3A-1310
9/125-S |
BM-100-3A-1550
9/125-S |
BM-200-3A-
1310/1550-9/125-S |
BM-200-3A-
1310/1550-9/125-S-IL |
|
中心波長 (2)
|
1310 ± 20 nm
|
1550 ± 20 nm
|
1310 ± 20 nm/ 1550 ± 20 nm
|
|
|
使用レーザ
|
ファブリｰペロータイプレーザ
|
|||
|
出力パワー
|
≧ -3 dBm
|
|||
|
コネクタタイプ
|
8°角度研磨 NTT-FC/APC レセプタクル
|
|||
|
ファイバータイプ
|
9/ 125 μm コア/クラッド、SMモードファイバー、Corning SMF-28
|
|||
|
反射ダイナミックレンジ
|
-1 ～ -70 dB
|
|||
|
反射量精度
|
±0.5 dB: -50 dB迄； ± 1.0 dB: -65 dB迄; ± 2.5 dB: -70 dB迄
|
|||
|
IL デテクタ-タイプ
|
N/A
|
3mm InGaAs
|
||
|
IL ダイナミックレンジ
|
N/A
|
0 ~ 60 dB
|
||
|
IL 精度
|
N/A
|
±0.025 dB
|
||
|
長期(3) / 短期(4)安定度
|
± 0.05 dB/ ± 0.025 dB
|
|||
|
入力電圧
|
ユニバーサル 110/ 220 VAC, VDC アダプタ
|
|||
|
サイズ / 重さ
|
190(L) x 90(W) x 60(D) mm / 500 g
|
|||
|
動作/ 保存温度
|
-10 ~ +40 ℃/ -20 ～ +70℃
|
|||
|
湿度
|
< 85%RH,結露なし, at 50℃
|
|||
仕様:バックリフレクション(反射減衰量)メータ
標準製品仕様 (1)
注-1:参考コンディション:15分ウォーミングアップ後、23℃環境温度
-2:LDの製造メーカの特性と動作温度による
-3:15分ウォーミングアップ後、6時間一定温度
-4:15分ウォーミングアップ後、15分時間一定温度
-2:LDの製造メーカの特性と動作温度による
-3:15分ウォーミングアップ後、6時間一定温度
-4:15分ウォーミングアップ後、15分時間一定温度
