◇モードフィールドアダプター
ハイパワーデバイス
モードフィールドアダプタ
Ｍｏｄｅ Ｆｉｅｌｄ Adapter
OZ Optics社
モードフィールドアダプタ
Ｍｏｄｅ Ｆｉｅｌｄ Adapter
OZ Optics社
特 長
･ハイパワーハンドリングが可能
・広帯域光スペクトル範囲
･お客様仕様に適応
･ハイパワーハンドリングが可能
・広帯域光スペクトル範囲
･お客様仕様に適応
ご注文方法:モードフィールドアダプタ-
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
応 用
･高出力ファイバーレーザ
･高出力ピッグテールアイソレータ
・高出力光ファイバーコンポーネント製造
･R&D/研究開発
･高出力ファイバーレーザ
･高出力ピッグテールアイソレータ
・高出力光ファイバーコンポーネント製造
･R&D/研究開発
モードフィールドアダプタ
|
パラメータ
|
単位
|
仕様値
|
|||
|
波長範囲
|
nm
|
1040 - 1080
|
|||
|
入力ファイバ(コア/クラッド)
|
um/um
|
6/ 125
|
|||
|
出力ファイバ(コア/クラッド)
|
um/um
|
20/ 125
|
25/ 125
|
30/ 125
|
25/ 250
|
|
NA コア(出力ファイバ)
|
|
0.08
|
0.08
|
0.08
|
0.08
|
|
NA クラッド(出力ファイバ)
|
|
0.46
|
0.46
|
0.46
|
0.46
|
|
最大伝送パワー
|
Ｗ
|
>50
|
|||
|
最大挿入損失
|
dB
|
<0.5
|
|||
|

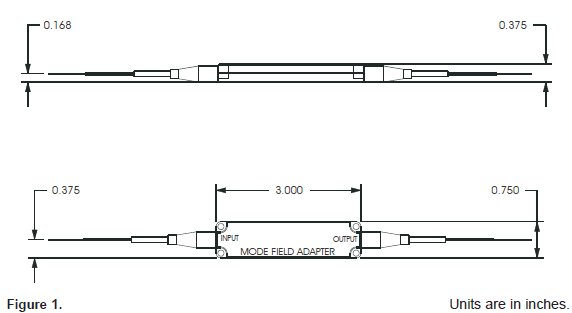

パッケージサイズ(LxWxH)
|
mm
|
76 x 19 x 10
|
|||
仕様:モードフィールドアダプタ-仕様
標準製品仕様
モードフィールドアダプタは効率よく標準のＳＭモードファイバーに対してLP01の多モードエリアや低次モードの
ＭＭモードファイバーに伝送させる本質的なデバイスです。一般的に普通のスプライスはM2因子によって品質が
落ちてしまいます。
モードフィールドアダプタは通常の結合より少ない結合損失ですので、高出力パワーの伝送には通常の融着より
損失の少ない伝送を保証します。
ＭＭモードファイバーに伝送させる本質的なデバイスです。一般的に普通のスプライスはM2因子によって品質が
落ちてしまいます。
モードフィールドアダプタは通常の結合より少ない結合損失ですので、高出力パワーの伝送には通常の融着より
損失の少ない伝送を保証します。
