◇電気制御VOA(可変減衰器)
光アッテネータ(UV, VIS～NIR)
電気制御VOA(可変減衰器)
Electricalｌｙ Controlled Variable Fiber Optic Att.
OZ Optics社
電気制御VOA(可変減衰器)
Electricalｌｙ Controlled Variable Fiber Optic Att.
OZ Optics社
特 長
･ステッパーモータ駆動
･ハイパワー取り扱い
・広い減衰範囲(350-2050nm)
･低PDL、波長依存性
・低挿入損失&低反射減衰量
・高分解能
･頑強でコンパクトなサイズ
･5波長まで校正可能
･広帯域な波長範囲
･平坦な応答波長範囲
･コンピュータインターフェース(-MCバージョン)
･PMファイバー適応可能
･ラッチング動作
･カスタム設計可能
･経済価格
･ステッパーモータ駆動
･ハイパワー取り扱い
・広い減衰範囲(350-2050nm)
･低PDL、波長依存性
・低挿入損失&低反射減衰量
・高分解能
･頑強でコンパクトなサイズ
･5波長まで校正可能
･広帯域な波長範囲
･平坦な応答波長範囲
･コンピュータインターフェース(-MCバージョン)
･PMファイバー適応可能
･ラッチング動作
･カスタム設計可能
･経済価格
ご注文方法:電気制御VOA(可変減衰器)
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
ループバック型モータＡｔｔ.
モータ駆動 VOA
OEM モータ駆動VOA
OEMモータ付きVOAのサイズ
|
パラメータ
|
SM/ PM
|
MM
|
|
|
適応波長
|
350 - 2050nm
|
350 - 2050nm
|
|
|
減衰範囲
|
I.L. to 60dB
|
I.L. to 40dB
|
|
|
減衰分解能
|
0.01 dB
|
||
|
挿入損失
|
標準
|
1.0 dB
|
2.0 dB
|
|
最大
|
2.0 dB
|
4.0 dB
|
|
|
減衰値波長依存性
|
1300-1550nm
|
0.3 dB迄
|
|
|
1520-1570nm
|
±0.1 dB迄
|
||
|
偏波依存損失
|
標準
|
0.05 dB迄
|
|
|
最大
|
±0.1 dB迄
|
||
|
偏光モード分散
|
< 0.01 ps
|
||
|
反射減衰量
|
40, 50, or 60dB
|
35dB
|
|
|
速度
|
≦ 100ms
|
||
|
減衰値設定再現性
|
10dB迄
|
0.03dB
|
|
|
30dB迄
|
0.1dB
|
||
|
精度
|
40dB迄
|
±0.3
|
|
|
40 - 55dB
|
±0.5
|
||
|
55 - 60dB
|
±1.0
|
||
|
最大光パワー
|
2 W 迄
|
50mW 迄
|
|
|
インターフェース(MCバージョンのみ)
|
RS232, IIC 又は SPI
|
||
|
偏光消光比(PMバージョンのみ)
|
20、25又は30 dB
|
||
|
重量
|
< 250 g
|
||
|
電源電圧/ 電流
|
5, 6 又は 12V/ 150 mA(標準)
|
||
仕様:電気制御VOA(可変減衰器)
応 用
･DWDMシステムの能動利得等価器
･パワーモニタ&フィードバック減衰設定
・ビットエラーテスト
･レシーバや光能動部品のトラブルシュート
・長距離光ファイバー伝送シミュレーション
･光ファイバートランスミッタ/レシーバの設計
･パワーメータの直線性チェック
･パワーセッティング&パワー制御
･DWDMシステムの能動利得等価器
･パワーモニタ&フィードバック減衰設定
・ビットエラーテスト
･レシーバや光能動部品のトラブルシュート
・長距離光ファイバー伝送シミュレーション
･光ファイバートランスミッタ/レシーバの設計
･パワーメータの直線性チェック
･パワーセッティング&パワー制御
応用例:信号強度モニタリングと制御系

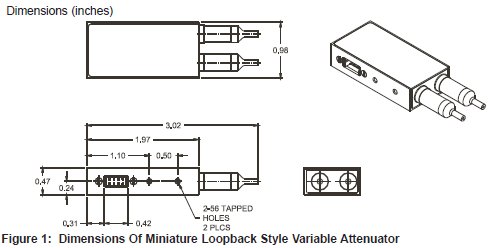

小型ループバックVOAのサイズ
インラインVOAのサイズ
応用例:WDMシステムの付加バランシング
