◇ファイバーコリメータ/ フォーカサ(ピッグテールタイプ)

光ファイバーコンポーネンツ
ファイバーコリメータ/ フォーカサー(ピッグテールタイプ)
Collimators & Focusers - Pigtail Style
OZ Optics社

特　長
･高出力ハンドリング　　　　･頑丈でコンパクトな設計　　　･低挿入損失
･低反射減衰量　　　　　･広い波長帯域に対応　　　･様々なビーム径サイズに対応
・回折限界オプティクス　　・経済価格製品
･多様なレンズ：GRIN、非球面、色収差補正(アクロマテック)、プラノ･コンベックス、両凸等
･各ファイバーに対応：シングルモード、マルチモード、偏波保存ファイバー

詳細(英語)

パラメータ	仕様値
波長	180nm ～ 2000nm
反射減衰量	-35, -40, -50 & -60 dB
偏光消光比	20, 25 又は 30 dB
ビーム径	0.2 ～ 22 mm
スポットサイズ	< 5μm
波頭分散	λ/ 4 ～λ/10
挿入損失	≦0.6dB :60mm の距離に対して ≦0.3dB :10mm の距離に対して
動作/ 保存温度	-15～55℃/ -45～+75℃

ご注文方法:ファイバーコリメータ/ フォーカサ(ピッグテールタイプ)

下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。

拡大(click)

応　用
･ＷＤＭ、スプリッタや集積光学機器等を含んだ光ファイバーデバイスの筐体化
･様々なレーザ光の光ファイバーカップリング
･様々なディテクタとの光ファイバーカップリング

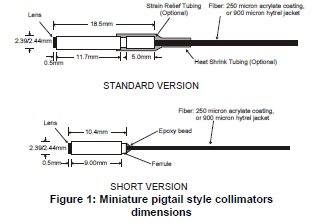

仕　様:ファイバーコリメータ/ フォーカサ(ピッグテールタイプ)

拡大(click)

製品概要：
OZOptics社はご希望のビーム径又はスポット径に絞りコリメート、
或いは集光する低反射減衰量でもった一連のファイバーコリメータと
フォーカサを提供させて頂きます。回折限界のレンズを用いる事に
よって、数ミクロンのスポット径を得る事が可能です。
当デバイスはレーザダイオード、ホトダイオード、ＡＯ変調器やその他
のデバイスと共に用いられます。
コリメータとフォーカサは光デバイスの入力、出力の一対として用いら
れます。

拡大(click)

コリメータの場合、
コリメータのビーム径(BD) と全発散角(DA) はレンズの焦点距離(f)、コア径(a)並びにファイバーの開口数(NA)に
依存します。集光ビーム径には次の関係式が成り立ちます。右/上図をご参照下さい。

：BD(mm) = 2 x f(mm) x NA, DA(mrad.) = a(μm) / f(mm)

フォーカサの場合、スポット径(SD)と倍率係数(Ｍ)、ワーキング距離(WD)の正確な計算は非常に難しく、用いられる
レンズの特性に基づきます。概算の式として右/上図ご参照になり、幾何光学レンズの式より次のようになります。

：1/i + 1/o = 1/f , M = i/o , SD = M x a , WD= i
但し　o, i は上図より対物(object)距離、i は実像(image)距離を表わします。
