◇Ｖ-グルーブ アッセンブリ/Assy
光ファイバーコンポーネンツ
Ｖ-グルーブ アッセンブリ/Assy
Ｖ-Groove Assemblies
OZ Optics社
Ｖ-グルーブ アッセンブリ/Assy
Ｖ-Groove Assemblies
OZ Optics社
特 長
･48 ch 迄 Ｖ-グルーブアレー
・シングル、マルチ、又はPMファイバー
･リボン又は個別ファイバー
･ベアーファイバー又は900umファイバー並びにコネクタ有り/無し
・900umジャケットブレークアウト(2mの長さまで）
・Telcordia の要求に基づいた設計
･OEM用途としてお客様仕様に対応
･48 ch 迄 Ｖ-グルーブアレー
・シングル、マルチ、又はPMファイバー
･リボン又は個別ファイバー
･ベアーファイバー又は900umファイバー並びにコネクタ有り/無し
・900umジャケットブレークアウト(2mの長さまで）
・Telcordia の要求に基づいた設計
･OEM用途としてお客様仕様に対応
ご注文方法:V-グルーブアッセンブリ/Assy
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
応 用
･AWG(Arrayed Waveguide) デバイス
･プラナーライトウエーブ チップ(PLC)
･DWDM
･MEMSデバイス
・小型化された又集積された光ファイバーコンポーネント
･AWG(Arrayed Waveguide) デバイス
･プラナーライトウエーブ チップ(PLC)
･DWDM
･MEMSデバイス
・小型化された又集積された光ファイバーコンポーネント
32ch.V-グルーブAssy
16ch. Pyrex V-グルーブ Assy
8-ch.PMファイバ
V-グルーブ アレー
V-グルーブ アレー
ハーメチック.
V-グルーブAssy
V-グルーブAssy
PMファイバV-グル-ブ
Assy終端
Assy終端
|
パラメータ
|
仕様値(一般)
|
|
研磨角度
|
0°、8°±0.3°、お客様仕様に対応可能(15°迄)
|
|
挿入損失
|
<0.5 dB/ ファイバー
|
|
ファイバー間隔
|
各ファイバー間250um、 8ファイバーリボン間500um、
その他間隔ご要望に応ず |
|
V-グルーブ間隔精度
|
±0.5um絶対
|
|
ファイバータイプ
|
SMF-28リボンファイバー(9/125)、MMリボンファイバー(50/125, 62.5/125)
PMファイバー(PANDA）(個別)、その他のファイバー適応可能 |
|
|
|
|
パラメータ
|
(PM ファイバーV-グルーブAssy)
|
|
偏光消光比
|
1 ～ 8 ch.:20dB, ≧12ch.:>17dB, >30dBご要望に応じます(1ch./2.ch.)
|
|
PFファイバー軸方位
|
標準:圧力ロッドの方位は縦軸、その他の軸方位調整は対応可能
各ファイバー個々に調整され、良好な消光比を確認 |
|
圧力ロッドの角度調整と精度
|
標準:±1°又はプレミア:±0.5°(但し1～8 ch.に適応)
|
仕様:V-グルーブアッセンブリ/Assy
ベアーファイバ-
VグルーブAssy
VグルーブAssy
選択角度の参考図
シングルch.V-グルーブAssy
V-グルーブAssy
&コネクタ
&コネクタ
V-グルーブ端面、
標準PMファイバー 調整
標準PMファイバー 調整
2chV-グルーブAssy＆
密封パッチコード
密封パッチコード

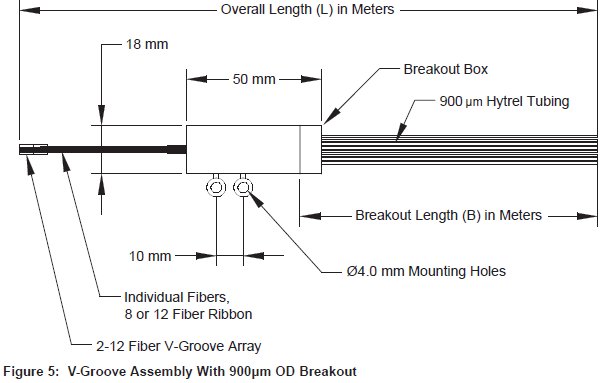

V-グルーブAssy＆
900umブレークアウト
900umブレークアウト
V-グルーブAssy＆
900umブレークアウト& コネクタ
900umブレークアウト& コネクタ
|
ファイバー数
(N) |
ファイバー間隔
(S) |
V-グルーブ長さ
(VL) |
V-グルーブ幅
(W) |
V-グルーブ厚さ
(VT) |
構造(SM、MM)
|
|
1
|
250 μm
|
10.3 mm
|
3.8 mm
|
2.03 mm
|
単一ファイバー
|
|
2
|
250 μm
|
10.3 mm
|
3.8 mm
|
2.03 mm
|
2 ファイバー
|
|
4
|
250 μm
|
10.3 mm
|
3.8 mm
|
2.03 mm
|
1 x 4 ファイバー
|
|
8
|
250 μm
|
10.3 mm
|
3.8 mm
|
2.03 mm
|
1 x 8 ファイバー
|
|
12
|
250 μm
|
10.3 mm
|
5.0 mm
|
2.03 mm
|
1 x 12 ファイバー
|
|
16
|
250 μm
|
10.3 mm
|
7.8 mm
|
2.03 mm
|
2 x 8 ファイバー
|
|
24
|
250 μm
|
10.3 mm
|
8.3 mm
|
2.03 mm
|
3 x 8 ファイバー
|
|
32
|
250 μm
|
10.3 mm
|
11.8 mm
|
2.03 mm
|
4 x 8 ファイバー
|
|
48
|
250 μm
|
10.3 mm
|
14.8 mm
|
2.03 mm
|
6 x 8 ファイバー
|
標準V-グルーブチップのサイズ(250umファイバー間隔)
