◇ビームスプリッター / コンバイナー
光ファイバーコンポーネンツ
ビームスプリッター / コンバイナー
Beam Splitters / Combiners
OZ Optics社
ビームスプリッター / コンバイナー
Beam Splitters / Combiners
OZ Optics社

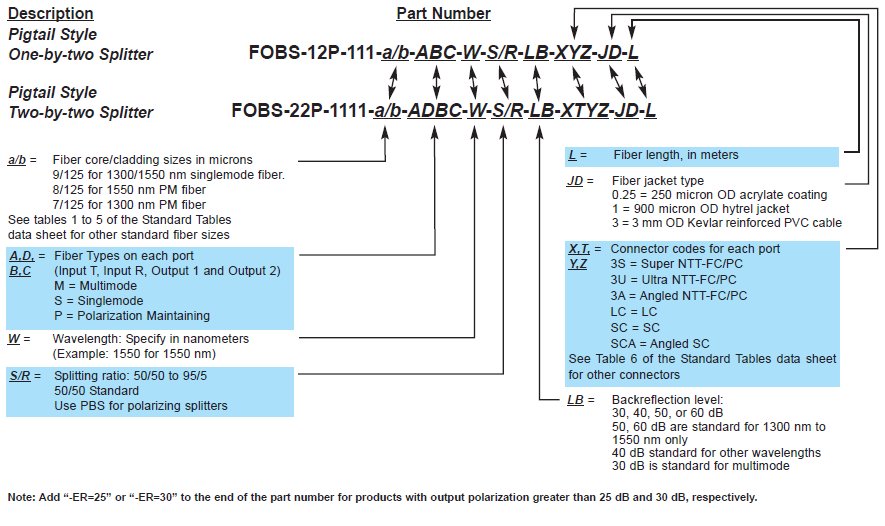

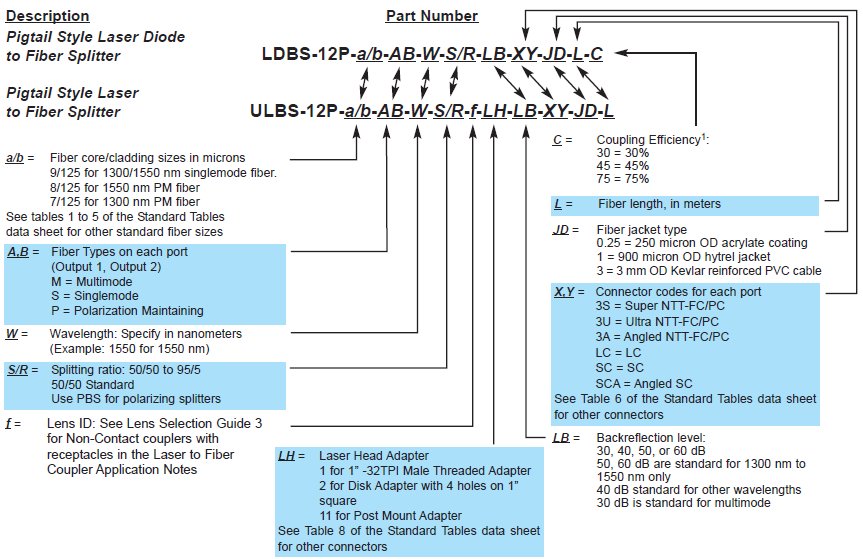

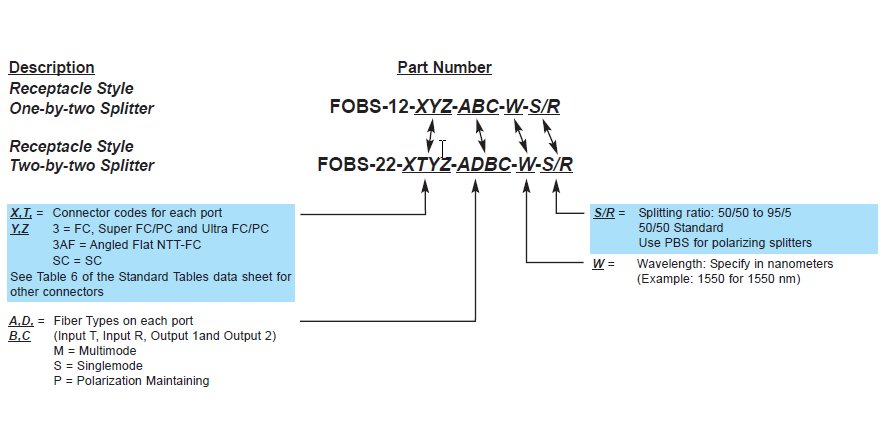

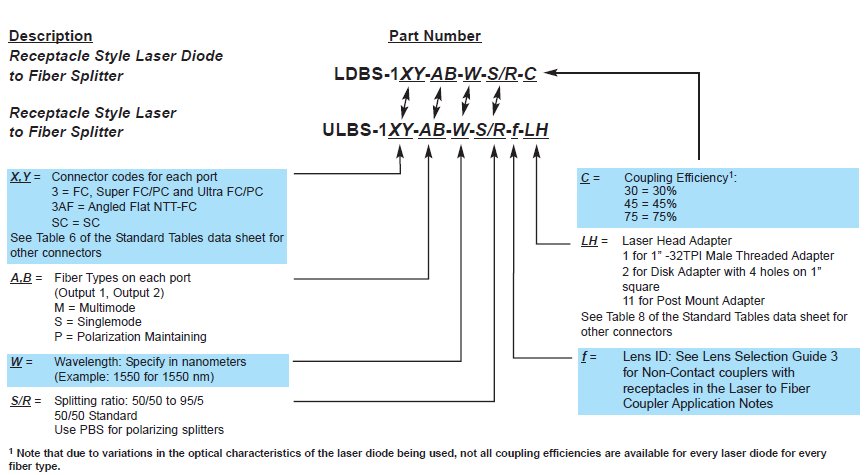

ご注文方法:反射鏡-ファイバーオプテック(固定又は可変)
下記より選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。

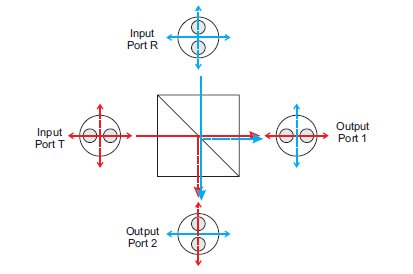

図1:偏光ビームスプリッターの
PMファイバーの標準方位
PMファイバーの標準方位
特 長：ビームスプリッター/ コンバイナー
･ハイパワー ハンドリング
･高消光比特性
･高変調特性並びにフレックスな設計
･広帯域波長特性
･双方向特性
･広帯域特性
･カスタム設計に対応
･マルチモード応用の場合は偏波無依存特性
･ハイパワー ハンドリング
･高消光比特性
･高変調特性並びにフレックスな設計
･広帯域波長特性
･双方向特性
･広帯域特性
･カスタム設計に対応
･マルチモード応用の場合は偏波無依存特性

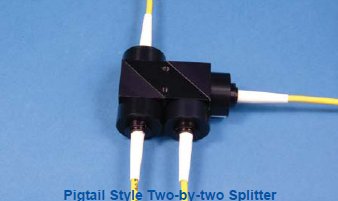

ピッグテール型2対2スプリッター

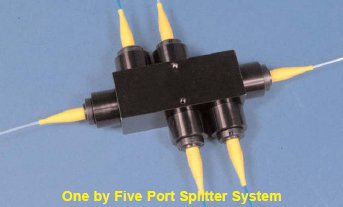

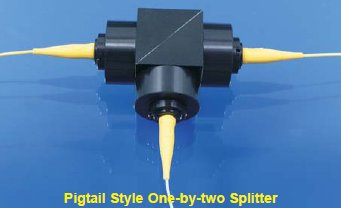

ピッグテール型1対5スプリッター

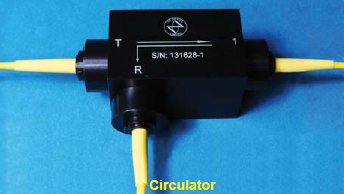

ピッグテール型光サーキュレータ

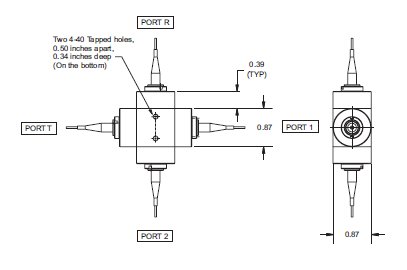

図2:標準2対2スプリッターのサイズ

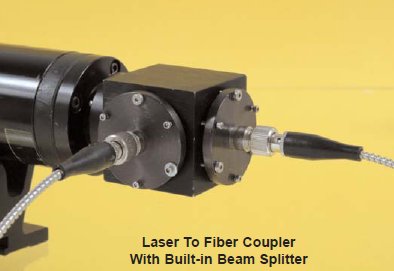

ビームスプリッター付き
レーザとファイバー結合
レーザとファイバー結合
2つのレーザダイオードの

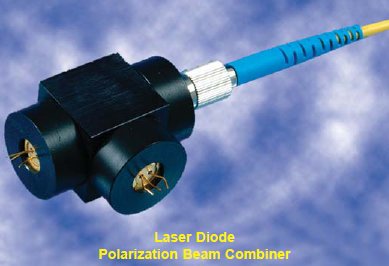

偏光ビームコンバイナー
偏光ビームコンバイナー
応 用：ビームスプリッター/ コンバイナー
･EDFA増幅器
･ラマン増幅器のコンバイナー
･偏光モード分散補償
･偏光消光比測定
･光ファイバーセンサー
･コヒーレント通信と量子暗号学
･反射減衰量の測定
･EDFA増幅器
･ラマン増幅器のコンバイナー
･偏光モード分散補償
･偏光消光比測定
･光ファイバーセンサー
･コヒーレント通信と量子暗号学
･反射減衰量の測定
|
パラメータ
|
条件
|
特性値
|
|||
|
分岐比
|
-
|
標準: 50:50
|
|||
|
標準: PMスプリッター
|
|||||
|
カスタム: 50/50 ~ 95/5 対応
|
|||||
|
分岐比公差
|
50/50分岐
|
±3 %
|
|||
|
90/10分岐
|
± 2 %
|
||||
|
中心波長
|
-
|
標準: 1550nm
|
|||
|
カスタム: その他の波長ご要望に応ず
|
|||||
|
バンド幅
|
-
|
中心波長の±2%
|
|||
|
波長依存損失
|
1520 - 1570 nm
|
0.1 dB
|
|||
|
偏光消光比(1)
|
630 - 1600 nm
|
Min.: 20 dB , 標準: 23 dB
|
|||
|
400 - 630 nm
|
Min.: 17 dB , 標準: 20 dB
|
||||
|
偏光依存損失
|
-
|
± 0.25 dB
|
|||
|
指向性
|
-
|
>50 dB
|
|||
|
反射減衰量(2)
|
-
|
60 dB(4,6)
|
50 dB(4,6)
|
40 dB(5,6)
|
30 dB(7)
|
|
挿入損失(2,3)
|
標準
|
< 0.5
|
< 0.9
|
< 0.9
|
< 0.9
|
|
Max.
|
< 0.6
|
< 1.0
|
< 1.0
|
< 1.0
|
|
|
パワーハンドリング(3)
|
-
|
>1W(+30 dBm)
|
|||
|
動作/ 保存温度
|
-
|
0 ~ +70 ℃/ -40 ~ +85 ℃
|
|||
仕様:ビームスプリッター/ コンバイナー
注:-1:高消光比についてカスタム対応に応じます。
-2:コネクターの損失と反射減衰量は含まれておりません。
-3:1550nmに関してはSM、あるいはPMファイバーに対応します。高出力システムについてはご要望に対応します。
-4:標準1300/1550nm波長バンド
-5:標準は非通信波長バンド
-6:低反射減衰量並びに挿入損失の非通信製品のカスタムに応じます。
-7:標準マルチモードファイバー
-2:コネクターの損失と反射減衰量は含まれておりません。
-3:1550nmに関してはSM、あるいはPMファイバーに対応します。高出力システムについてはご要望に対応します。
-4:標準1300/1550nm波長バンド
-5:標準は非通信波長バンド
-6:低反射減衰量並びに挿入損失の非通信製品のカスタムに応じます。
-7:標準マルチモードファイバー
