◇光ファイバーサーキュレータ
偏波保存 & 無依存プロダクト
光ファイバー サーキュレータ
Fiber Optic Circulator
OZ Optics社
光ファイバー サーキュレータ
Fiber Optic Circulator
OZ Optics社
特 長
･ハイパワーハンドリング ・小型パッケージ ･低挿入損失
･広帯域波長範囲 ･低クロストーク ･1310,1480,1550nm 中心波長
･低反射減衰量 ･高偏光消光比 ･高アイソレーション
･SM＆PMファイバーバージョン
応 用
･DWDMネットワーク ･クロマテイック 分散補償
･光Add/Drop モジュール ･光ファイバー増幅器 ・ファイバーセンサ-
･ハイパワーハンドリング ・小型パッケージ ･低挿入損失
･広帯域波長範囲 ･低クロストーク ･1310,1480,1550nm 中心波長
･低反射減衰量 ･高偏光消光比 ･高アイソレーション
･SM＆PMファイバーバージョン
応 用
･DWDMネットワーク ･クロマテイック 分散補償
･光Add/Drop モジュール ･光ファイバー増幅器 ・ファイバーセンサ-
|
パラメータ
|
単位
|
仕様値
|
|
波長(1)
|
nm
|
1310, 1480, 1550
|
|
消光比
|
dB
|
20, 25, 30
|
|
挿入損失(前方向)
|
dB
|
1.0 ( 40 dB return loss versions)
0.7 (55, 60 dB return loss version) |
|
挿入損失(逆方向)
|
dB
|
1.0 ( 40 dB return loss versions)
1.0 (55, 60 dB return loss version) |
|
ピークアイソレーション@23℃
|
dB
|
>30(2), >40(3)
|
|
取扱いパワー(4)
|
mW
|
250
|
|
透過軸
|
-
|
slow (standard)
|
|
ファイバー
|
-
|
Panda PM
|
|
反射減衰量
|
dB
|
40,50, 60
|
|
コネクタアライメント
|
-
|
Slow axis to key
|
仕 様:光ファイバーサーキュレータ

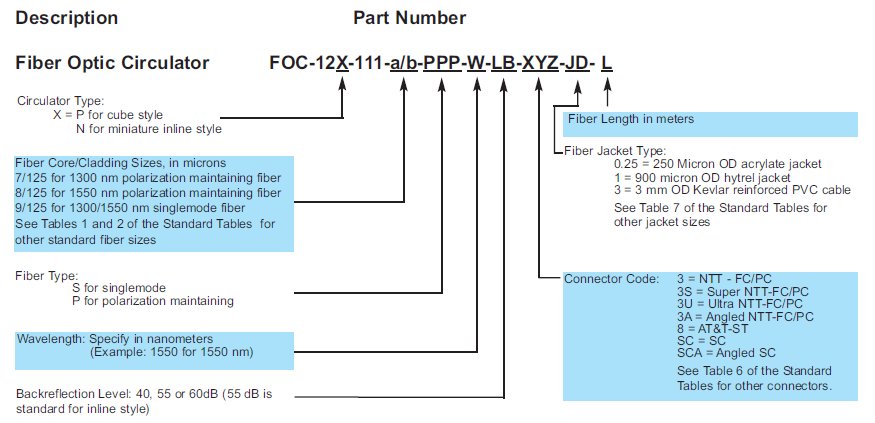

ご注文方法
下記のPDFより選択下さい。詳しくは当ページのPDF(詳細･英語)をご参照下さい。
注
-1:>780-1060nm 可能です。その他の波長もご要望に応じます。
-2:>30dB キューブタイプ
-3:>40dB 小型イン-ラインタイプ
-4:高出力タイプも対応可能です。
-1:>780-1060nm 可能です。その他の波長もご要望に応じます。

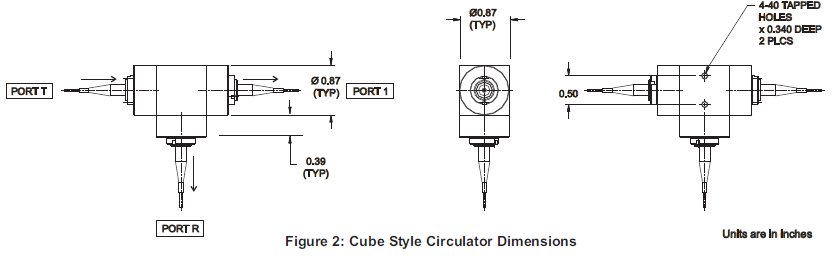

-2:>30dB キューブタイプ

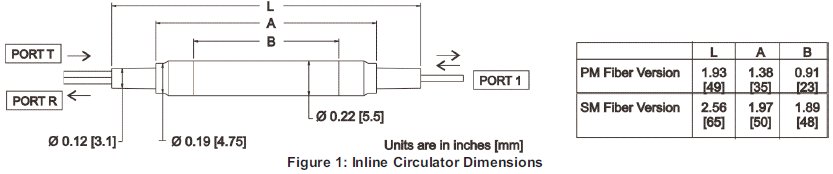

-3:>40dB 小型イン-ラインタイプ
-4:高出力タイプも対応可能です。
