ハンドヘルド OTDR
M100
特徴：
・ハンドヘルドの超コンパクトボディ（１．２ｋｇ）
・測定波長：マルチモード850,1300nm,シングルモード1310,1550nm
・可視光レーザー破損箇所検査器標準装備
・工具無しでコネクタ種類（ST,SC,FC）に合わせて、アダプタを
簡単に交換できます。
・コンパクトフラッシュ標準搭載
・パソコン接続、データ解析、印刷ソフト付き
・TFT液晶ディスプレイ

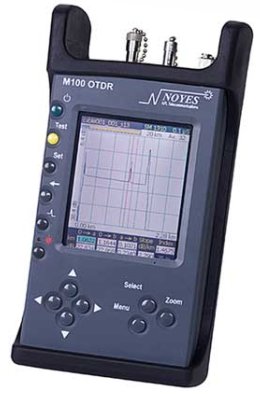

M１００ハンドヘルドOTDR
最新モデルOTDR M１００は世界最小のシングル、マルチ両用OTDRを開発しました。PDAのテクノロジーを活用することで、このコンパクトさとお手頃な価格設定を実現しました。挿入損失、スプライスロス、ファイバ減衰量などを確認でき、障害点の有無も簡単にこの一台で検査できます。携帯性にこだわり、てのひらサイズのコンパクトなボディは光ファイバの敷設工事、保守等には最適の一台です。
製品仕様
|
OTDR M100 |
マルチモード |
シングルモード |
|
光源タイプ |
クラスIレーザー |
クラスIレーザー |
|
中心波長 |
850/1300nm |
1310/1550nm |
|
波長公差 |
±20/±30nm |
±30/±30nm |
|
ダイナミックレンジ |
21/23dB@１μs,3min.test |
26/26dB@１０μs, 3min. test |
|
デッドゾーン |
6ｍ(event), 20m(attenuation) |
6m(event), 20m(attenuation) |
|
パルス幅 |
30ns, 100nm,300ns, １μs |
30ns,100ns,300ns,１μs, １０μs |
|
測定レンジ |
850nm:300ｍ〜20km, 1300nm:300m〜40km |
300m〜160km |
|
郡屈折率の設定 |
1.4000〜1.6000 |
|
|
メモリータイプ |
CompactFlash Type 1 Memory Card, ファイル量：>200ファイル/16MB CF Memory card |
|
|
可視光レーザー |
レーザー：クラスＩＩ（ＦＤＡ２１）,波長：６５０nm, 光出力：１ｍＷ(9/125μm SMF又は、マルチモードファイバ使用時の場合) |
|
|
サイズ,重量 |
190x100x70mm(HxWxD),１．２kg |
|
|
電源,電池寿命 |
充電可能バッテリーNi-MH(持続時間２時間),110/220V AC adapter |
|
付属部品：Ｍ１００ OTDR, ST, SC, FC OTDR ポートアダプタ、１６MB Compact Flash Memory Card
110/220VAC AC アダプタ、キャリーケース
