FOCIS WiFi PRO光コネクタ検査システム
FOCIS WiFi Pro Fiber Optic Connector Inspection System
AFL

詳細(和文) 詳細(英文)

 光コネクタ検査システム FOCIS

◇概要
FOCIS WiFi PROは当社の最新のコネクタ検査/解析デバイスです。当デバイスはお客様お手持ちの
電話やタブレットに接続しご利用可能です。当社デバイスはIEC 61300-3-35,AT&T TP-764461に
基づいて解析され定義されております。

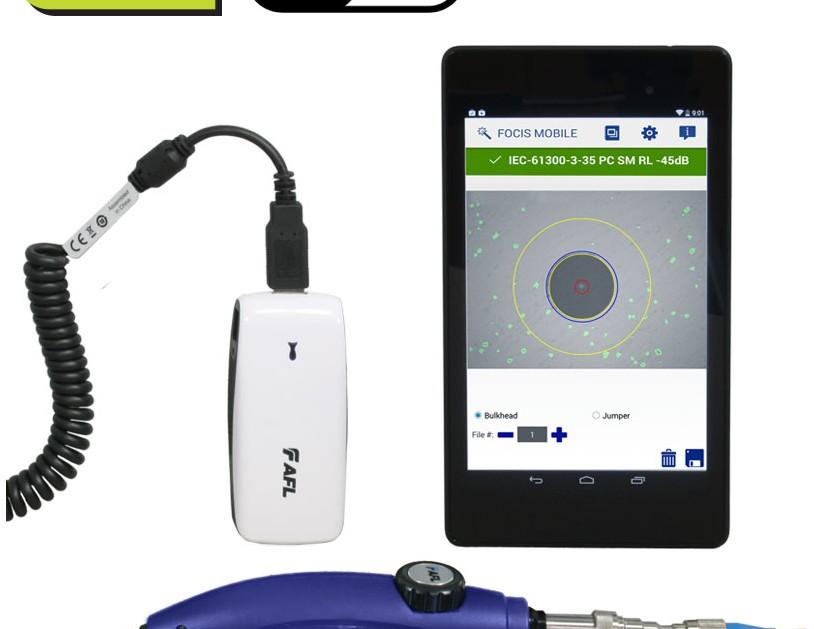

FOCIS WiFiシステムはDFS1デジタルファイバースコープとポータブル応用リンクWiFiユニットから構成
されております。また、アンドロイドスマートデバイスと同様、iPhoneやIPad用のAFL FOCIS応用ソフト
が含まれております。この応用ソフトはお手持ちのデバイスに生のデータを観察する事や保存、再現
させたりする事が可能で端面の画像をメールを通してテキスト、それに付いてくるデータやDropboxや
Doogle Driveのようなモバイルクラウド応用等を共有可能となります。


FOCIS WiFiはまたpdfや印刷した検査コネクターレポートを起動するTRM2.0Basic Test Results Manager
ソフトにコンパチがAFLのWindowsに含まれております。

画像拡大(click)
◇特長

・自動的にファイバーコネクタインテグリティの解析を<1秒にPass/Failの解析を行う。
・IEC 61300-3-35,AT&T TP-76461とユーザー定義のPass/Fail検査、解析
・モバイルデバイスのメール、テキストやウエブプラゥザ等によるレポート、保存、シェアー等の包括的活用
・Googleや他の応用ソフトによる自由なスマートホン/タブレットの活用
・iOS7でもってiPadやiPhoneにコンパチ
・モバイルデバイス用にUSBをバックアップ用に供給
・TRM2.0検査レポートソフトが含まれております。
画像拡大(click)
◇応用

・企業やキャンパスネットワークへの応用
・データセンターパッチパネル、トランク、パッチコードや機器の端末等への応用
・ロングホール、メトロコア、アクセスリンクへの応用
・広帯域並びにVATVネットワークへの応用
・アクセスネットワークキャビネット並びにドロップ
画像拡大(click)

◇ 製品仕様:  FOCIS WiFi PRO 光コネクタ検査システム(注:1)

ポータブル応用リンク
DFS1 デジタル光ファイバースコープ
光 & ビデオ 特性
WiFi 特性
最小倍率
400 x
プロトコル
IEEE 802.11 b/g/n
視野
400x 350 μm
周波数/チャンネル
2.4 - 2.4835 GHz
焦点範囲
2mm トラベル
SSID
Broadcast On; AFL_"9digit serial no."
光解像度
1μm 又はそれ以上
レンジ
2.4m (min.)
ビデオ像解像度
320x240 pixels
物理特性とパワー特性
物理特性
バッテリータイプ
内部Li-ion, 5200mAH 充電可能
サイズ/ 重さ
35x175mm/ 200g
バッテリー容量
DFS1にて連続動作で9.5時間
照明光源
青LED, 同軸調整
ACアダプタ/充電器
+5VDC @ 1A USB 出力,100-240VAC
50/60Hz, 7時間充電時間(最大)
電気コネクタ
USB 2.0(オス)
サイズ/重さ
93.8x 43.1x 26.0mm / 129g

ビデオプローブコネクタ
USB2.0(メス)
ネットワークコネクタ(OEM用途)
RG-45
FOCISモバイル応用ソフトウエア
環境特性
特性
環境特性
ディスプレー画像
320x240 pixels
動作温度
-10℃ - 55℃
ビデオアップデートレート
5フレーム/秒
保存温度
-20℃ - 60℃
コネクタ検査時間
500m秒(標準)
動作湿度
10% - 80%
自動検出可能性
1.3um 粒子&引っかき
OS機能
Android 2.3 & iOS7

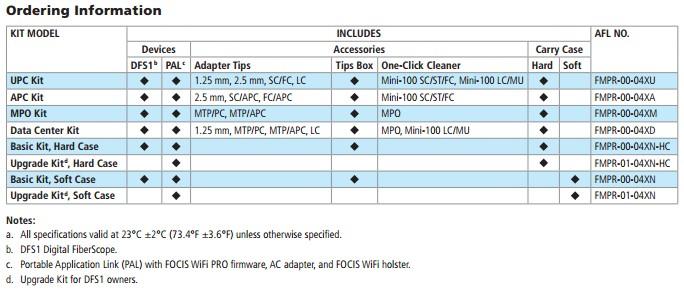

ご注文情報
表拡大
