◇製品名:SM ファイバー ミニアイソレータ
M-MI: SM Fiber Mini-Isolators
FOCI社
M-MI: SM Fiber Mini-Isolators
FOCI社

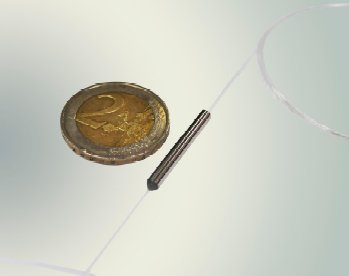

◆ SM ファイバー ミニアイソレータM-M I 型
特長 ・コンパクトサイズ ･超高アイソレーション
・非常に少ない偏光依存損失 ・低挿入損失
・偏光ﾓｰﾄﾞ分散(PMD)フリー ・エポキシフリー製品
・環境に安定
応用 ・光増幅器 ・光伝送 ・CATV
・高速光伝送システム ・高速アナログ光システム
特長 ・コンパクトサイズ ･超高アイソレーション
・非常に少ない偏光依存損失 ・低挿入損失
・偏光ﾓｰﾄﾞ分散(PMD)フリー ・エポキシフリー製品
・環境に安定
応用 ・光増幅器 ・光伝送 ・CATV
・高速光伝送システム ・高速アナログ光システム
|
ステージ
|
シングル:1段
|
デュアル:2段
|
||
|
グレード
|
S:Super
|
H:High
|
S:Super
|
H:High
|
|
Min.ｱｲｿﾚｰﾀ(db)(λ:±15nm)
|
30
|
28
|
45
|
42
|
|
標準 /最大 挿入損失(db)
|
0.4 /0.55
|
0.55 /0.65
|
0.5 /0.65
|
0.6 / 0.8
|
|
偏光依存損失(dB)/PMD(ps)
|
<=0.08/<=0.2
|
<=0.1/<=0.2
|
<=0.08/<=0.1
|
<=0.1 /<=0.1
|
|
反射減衰量(dB)(Input/Output)
|
55/55
|
55/50
|
55/55
|
55/50
|
|
動作波長(nm):λ
|
1310,1550
|
|||
|
動作温度 /保存温度(℃)
|
-5~70℃ /-40~85℃
|
|||
|
最大光パワー(mW)
|
300
|
|||
|
パッケージサイズ(mm)
|
φ3.0 x 25mm(250um)
|
|||
ご注文方法: M-MI-□-□□-□-□-□-□-□□/□□
a :ステージタイプ
１:シングル 2:デュアル
b:動作波長
13:1310nm 15:1550nm
c:グレード
S:Super H:High
d:ﾋﾟｯｸﾞﾃｰﾙﾀｲﾌﾟ(入力/出力):
C:ｺｰﾄﾌｧｲﾊﾞ(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um) Q:3.0mmｹｰﾌﾞﾙ X:その他
e:ﾊﾟｯｹﾞｼﾞﾝｸﾞｻｲｽﾞ
E:E-ﾀｲﾌﾟ X:その他
f:ﾋﾟｯｸﾞﾃｰﾙ長さ
1:1m 2:2m A:0.5m B:1.5m X:その他
hhii:コネクタ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU
NC:None xx:その他
１:シングル 2:デュアル
b:動作波長
13:1310nm 15:1550nm
c:グレード
S:Super H:High
d:ﾋﾟｯｸﾞﾃｰﾙﾀｲﾌﾟ(入力/出力):
C:ｺｰﾄﾌｧｲﾊﾞ(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um) Q:3.0mmｹｰﾌﾞﾙ X:その他
e:ﾊﾟｯｹﾞｼﾞﾝｸﾞｻｲｽﾞ
E:E-ﾀｲﾌﾟ X:その他
f:ﾋﾟｯｸﾞﾃｰﾙ長さ
1:1m 2:2m A:0.5m B:1.5m X:その他
hhii:コネクタ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU
NC:None xx:その他
a - bb - c - d - e -f - h h / i i
仕様：
