◇製品名:コンパクトエッジフィルタWDMs
M-MT: Compact Edge Filter WDMs
FOCI社
M-MT: Compact Edge Filter WDMs
FOCI社
◆ コンパクトエッジフィルタWDM: M-ＭT型
特長 ・低挿入損失 ・お客様パッケージに対応 ・環境に安定
･広帯域バンドパス ・高アイソレーション ・低偏波依存損失
･エポキシフリー
応用 ・通信 ・LAN ・ビデオ伝送 ・光ファイバーセンサ ・試験機器
・CATV ・FTTH
特長 ・低挿入損失 ・お客様パッケージに対応 ・環境に安定
･広帯域バンドパス ・高アイソレーション ・低偏波依存損失
･エポキシフリー
応用 ・通信 ・LAN ・ビデオ伝送 ・光ファイバーセンサ ・試験機器
・CATV ・FTTH
|
動作波長(nm)
|
1270~1350nm 並びに 1510~1590nm 又は お客様仕様
|
|
パスバンド/反射挿入損失(dB) (標準)
|
0.4ｄB / 0.4ｄB
|
|
パスバンド･リップル(dB)
|
<=0.3ｄB
|
|
ｱｲｿﾚｰｼｮﾝ(dB)(反射ﾁｬﾝﾈﾙ / ﾊﾟｽﾁｬﾝﾈﾙ)
|
> =15 / >=40
|
|
反射減衰量(dB) / ﾀﾞｲﾚｸﾃﾋﾞﾃｲ(dB)
|
>45 / >=50
|
|
偏光依存損失(dB) / 偏光ﾓｰﾄﾞ分散(ps)
|
<0.005 / <0.1
|
|
熱安定度(dB/℃) / 最大光ﾊﾟﾜｰ(mW)
|
<=0.005 / 300mW
|
|
動作温度 / 保存温度(℃)
|
-40~+85℃ / -40~+85
|
|

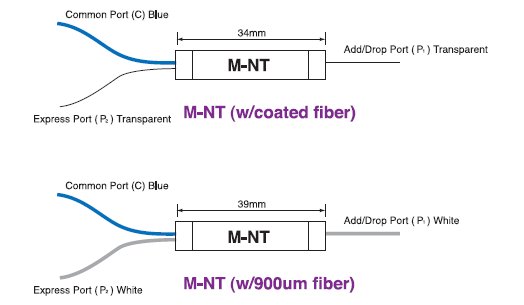

ﾊﾟｯｹｰｼﾞｻｲｽﾞ(mm)
|
φ3.5x32mm ｺｰﾄﾌｧｲﾊﾞ(250um), φ3.5x32mmﾙｰｽﾁｭｰﾌﾞ(900um)
|
ご注文方法: M-MT-□□-□-□□-□□/□□
a :波長
35:1310/1550nm 53:1550/1310nm XX:その他
ｂ:ファイバータイプ
A:シングルモードファイバ
c:パッケージオプション:
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um) X:その他
d:ピッグテール長さ
10:1m xx:その他
ef:コネクタ(両端)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
35:1310/1550nm 53:1550/1310nm XX:その他
ｂ:ファイバータイプ
A:シングルモードファイバ
c:パッケージオプション:
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um) X:その他
d:ピッグテール長さ
10:1m xx:その他
ef:コネクタ(両端)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
a b - c - d d- e e/ f f
仕様：
