◇製品名:標準シングルモードWDMs
W-NS: Standard Singlemode WDMs
FOCI
W-NS: Standard Singlemode WDMs
FOCI

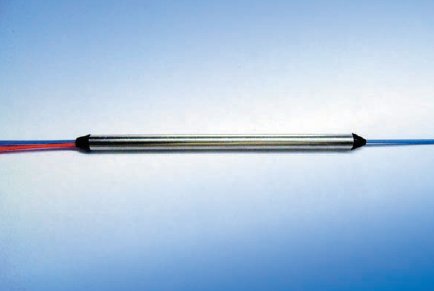

◆ 標準シングルモードWDM:W-NS型
特長 ・超高アイソレーション ･高ポートアイソレーション
・低挿入損失 ・お客様パッケージに対応 ・環境に安定
応用 ・通信 ・LAN ・FTTH ・ビデオ伝送 ・光ファイバーセンサ
・試験機器 ・CATV
特長 ・超高アイソレーション ･高ポートアイソレーション
・低挿入損失 ・お客様パッケージに対応 ・環境に安定
応用 ・通信 ・LAN ・FTTH ・ビデオ伝送 ・光ファイバーセンサ
・試験機器 ・CATV
|
動作波長(nm)
|
1310/1550
|
1310/1625
|
1310/1650
|
|
|
標準挿入損失(dB)
|
0.25
|
0.25
|
0.25
|
|
|
最大挿入損失(dB)
|
0.5
|
0.5
|
0.5
|
|
|
最小ｱｲｿﾚｰｼｮﾝ(db)
|
16
|
16
|
16
|
|
|
バンド幅(nm)
|
±20
|
±20
|
±20
|
|
|
偏光安定度(dB)
|
<0.1
|
<0.1
|
<0.1
|
|
|
熱安定度(dB)
|
<0.2
|
<0.2
|
<0.2
|
|
|
動作温度 / 保存温度(℃)
|
-40~+85℃ /-55~+85
|
|||
|
ﾊﾟｹｰｼﾞｵﾌﾟｼｮﾝ
|
1.ｺｰﾄﾌｧｲﾊﾞ(250um)
|
T5,MA
|
T5,MA
|
T5,MA
|
|
2.ﾙｰｽﾁｭｰﾌﾞ(900um)
|
TA,MA
|
TA,MA
|
TA,MA
|
|
|
3.PVCｹｰﾌﾞﾙ(3mm)
|
A1,MA
|
A1,MA
|
A1,MA
|
|
ご注文方法: W-NS-□□-XX-１-□□□□-□□-□□/□□
a :ファイバタイプ
A:Corning SMA-28e X;その他
ｂ:パッケージングオプション:
C:Ｔ5/T4ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ L:TA/TDﾙｰｽﾁｭｰﾌﾞ(900um)
M:MAﾙｰｽﾁｭｰﾌﾞ O:A1/A4 PVC2.0mmｹｰﾌﾞﾙ Ｑ:Ａ1/A4 PVC3mmｹｰﾌﾞﾙ
R:MA PVC3.0mmｹｰﾌﾞﾙ S:MAｱﾀﾞﾌﾟﾀｰ X:その他
e:ポート数
12:1x2ポート 22:2x2ポート
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
35:1310/1550nm 36:1310/1650nm 3H:1310/1625nm
hhii:コネクタ（両端）
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
A:Corning SMA-28e X;その他
ｂ:パッケージングオプション:
C:Ｔ5/T4ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ L:TA/TDﾙｰｽﾁｭｰﾌﾞ(900um)
M:MAﾙｰｽﾁｭｰﾌﾞ O:A1/A4 PVC2.0mmｹｰﾌﾞﾙ Ｑ:Ａ1/A4 PVC3mmｹｰﾌﾞﾙ
R:MA PVC3.0mmｹｰﾌﾞﾙ S:MAｱﾀﾞﾌﾟﾀｰ X:その他
e:ポート数
12:1x2ポート 22:2x2ポート
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
35:1310/1550nm 36:1310/1650nm 3H:1310/1625nm
hhii:コネクタ（両端）
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
a b - - e e f f - g g - h h / i i
仕様：
