同軸レーザ光源
(株）ネオトロン Neotron Co.,Ltd.
d2-a
D.UV,VIS〜NIRレーザとファイバー関連
◆同軸レーザ光源
当製品はシングルモードファイバーを用いた場合、数学的に完全なガウシャンビームが得られるように設計されています。技術的には高い結合効率,長期間安定な高信頼性製品です。これら小型な製品は空間に限られている応用には理想的です。
仕様
波長：635〜1650nm
結合効率（SMファイバー）：>10％（標準30％）
（MMファイバー）：>50％（標準70％）
動作温度：0〜40℃
保存温度：-20〜+60℃
物理特性
・パッケージ：イン-ライン同軸
・パッケージ材：ステンレス
・ファイバー：SM,PM,MM,又はプラスチック
・ジャケット：900μmタイトバッファー,又はルースチューブ
・コネクター：FC/PC,SC/PC,ST,FC/APC,SC/APC
・サイズ：6mm（φ）ｘ13.7mm長
・重さ：<5g
・ダイオードパッケージタイプ：5.6mmTO CAN
A,B波長とファイバーについて
| No. |
波長(nm) |
No. |
ファイバー |
| 165 |
1625 |
28 |
Corning SMF28(1290=1650nm) |
| 162 |
1625 |
13 |
Fujikura SM13 PANDA fiber |
| 159 |
1590 |
15 |
Fujikura SM15 PANDA fiber |
| 155 |
1550 |
56 |
3M FS-SN5624(980nm) |
| 153 |
1530 |
42 |
3M FS-SN4224(850nm) |
| 148 |
1480 |
32 |
3M FS-SN3224(635nm) |
| 131 |
1310 |
50 |
50/125 Multimode |
| 980 |
850 |
62 |
62.5/125 Multimode |
| 850 |
950 |
10 |
100/140 Multimode |
| 780 |
780 |
20 |
200/240 Multimode |
| 670 |
670 |
40 |
400/425 Multimode |
| 650 |
650 |
60 |
600/630 Multimode |
| 635 |
635 |
01 |
1000um Mitsubishi plastic |

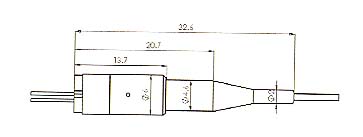

d2-a2 メカニカルサイズ(mm)
ご注文方法：LC-@□-A□□□-B□□-C□□
