F:ファイバータイプ

M	MM
S	SM
P	PM

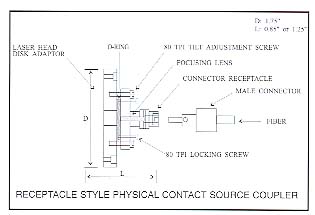

◆ファイバーとレーザの結合(レセプタクル,接触型）

接触型カップラーはレーザーとファイバーとのカップラーとして最も経済的な製品です。Grinレンズがファイバーへの焦点用として用いられます。ファイバーの端面はレンズに接した状態で設計されます。
ファイバー端にマッチングゲルを用いると-25dBまで反射減衰量が減衰されます。この手法は低出力レーザー又は633〜1625nmの波長のレーザーで用いられます。
ゲルは488〜543nmの波長では用いないで下さい。

特長
・低価格
・取り付け調節が簡単
・強固,小型,簡略設計
・優れた結合効率
・多種類のレセプタクル・バージョン
・出力調節可能
・広帯域な波長

応用
・蛍光分光器
・研究用途
・可視光レーザ調節
・医療,薬学及び化学機器
・干渉センサー機器
・OEMレーザーシステム
・レーザーショー機器
・教育とトレーニング

仕様
・結合効率：標準>55％（SM,PMファイバー）
　　　　　　　　　　　>80％（MMファイバー）
・リターンロス：標準-25ｄB
・偏波消光比：20dB（標準）
・適応波長：488,514,532,543,633,830,1300,1550,1625nm
・レーザ出力：250mWまで（633〜1550nm）
　　　　　　　　　10mWまで（488〜543nm)

　　　　　　　　　
　　　　　　　　　　　　　　　　

X:レセプタクル

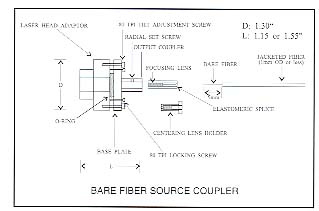

1	ベアーファイバー
3	FC,SuperFc又はUltraST
5	SMA905, SMA906
8	AT&T-ST

LH：レーザヘッドアダプター

1	1"-32TPIメスネジアダプター
2	ディスクアダプター（4holes 1"square)
11	ポストマウントアダプター
