d1-c4a インライン型アッテネータ
D.UV,VIS〜NIRレーザとファイバー関連
ピッグテール可変アッテネーター
ご注文方法 部品番号：
BB-A-11-W-a/b-F-LB-XY-JD-L
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
Ｌ：ファイバー長/ピッグテール長：（ｍ）
W:波長（nm）
例：633nmの場合633など
◆ピッグテール可変アッテネーター
インライン型アッテネーターはPCボードに取り付け可能な小型可変アッテネーターです。特性はBellcoreに準拠しています。取り付け用穴サイズ、アッテネーターサイズはお客様のご要望に応じます。
レセプタクル型アッテネーターは2つのベースプレートから構成されています。各プレートはレンズ付きのコリメーターが含まれています。
アッテネーターは最適な効率が得られるように前もって調整されております。
仕様
・挿入損失：標準2dB（ピッグテール型SMアッテネーター）
・リターンロス：25,40,50,60ｄB（ピッグテール型SMアッテネーター）
70dB（ご要望に応じます）
・入力パワー：<2WCW
・減衰量：2〜80dB（0.01dBきざみで10dBまで）
（0.1dBきざみで30dBまで）
・波長依存性：0.3dB挿入損失変化（1300〜1550nm)
：≦0.05ｄB（1525〜1570nm)
・波長領域：400〜1625nm

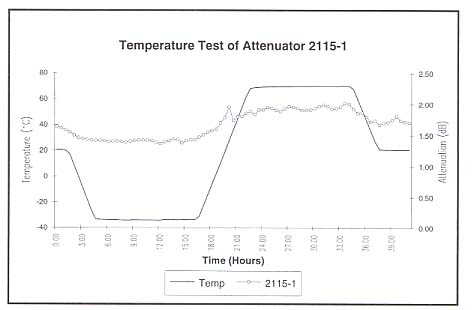

・温度範囲：-35℃〜+70℃（<0.3dB挿入損失の変動）

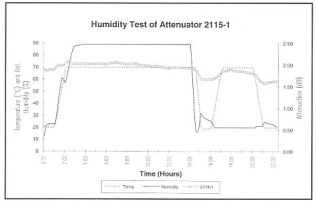

・湿度範囲：10〜90％（±0.2dB挿入損失変化）
・落下試験：4回,1m高より（±0.2dB挿入損失変化）
・振動試験：10Hz〜55Hz（<0.05dB挿入損失変化）
・偏波面感度：<±0.01dB挿入損失（全ての入力偏光状態に対応）
・消光比：20,25,30dB（PMファイバー）
d1-c4b レセプタクル型アッテネーター
d1-c4c
XY:コネクター
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
8
|
AT&T-ST |
| SC |
SC |
| SCA |
Angled SC |
d1-c4d

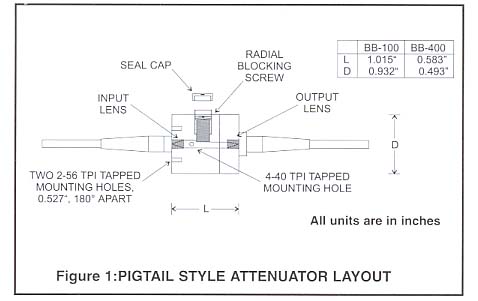

d1-c4e

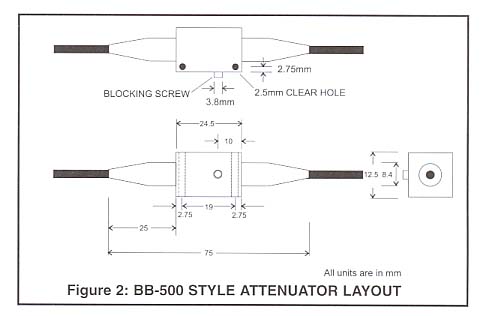

d1-c4f

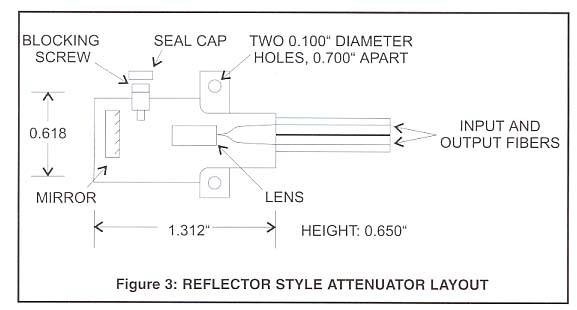

d1-c4g
標準アッテネーター：
BB-100-11-1300/1550-9/125-S-25-XX-3-1
BB-100-11-1300/1550-9/125-S-40-XX-3-1
BB-100-11-1300/1550-9/125-S-50-XX-3-1
BB-100-11-1300/1550-9/125-S-60-XX-3-1
BB-400-11-1300/1550-9/125-S-50-XX-3-1
A:サイズ
| 100 |
24mmODハウジング |
| 400 |
12mmODハウジング |
| 500 |
Rectangular ハウジング |
| 600 |
リフレクター型ハウジング |
LB:リターンロス
25,40,50又は60ｄB
60ｄBは1300と1550nmのみ可能
JD:ジャケット
| 1 |
900μｍODハイトレルジャケット |
| 3 |
3mmOD Kevlar rein forced PVCケーブル |
