d1-c3a メス-メス型
D.UV,VIS〜NIRレーザとファイバー関連
レセプタクルハイブリット型可変アッテネーター
ご注文方法 部品番号：
レセプタクル型アッテネーター：BB-200-XY-W-F
低リターンロス・レセプタクル型アッテネーター：BB-300-XY-1300/1550-S-35
ハイブリッド型オス-メスアッテネーター：BB-100-X-W-a/b-F-15-Y
低リターンロス・ハイブリット型オス-メスアッテネーター：BB-300-1X-1300/1550-9/125-S-35-Y
XY,:コネクター
| 3 |
NTT-FC/PC Super
Ultra NTT-FC/PC |
| 8 |
AT&T-ST |
| SC |
SC |
| 5 |
SMA905 |
a/b:ファイバーコア/クラッド径(μm）
例：1300/1550nmSMファイバーの場合：9/125
Ｌ：ファイバー長/ピッグテール長：（ｍ）
W:波長（nm）
例：633nmの場合633など
◆レセプタクルハイブリット型可変アッテネーター
当製品はレンズ付きの２つのベースプレートから構成されています。このべースプレートは最適な結合効率を得られるように調整されています。
特長
・小型で強固なハウジング
・高分解能
・広帯域な波長範囲
・広範囲な種類のコネクター
・偏波無依存
・SM,PM,MMファイバーバージョン
・経済価格
応用
・CATV,LAN,通信分野
・受光調節
・試験・測定
仕様
・挿入損失：4dB（SMアッテネーション）
2dB（MMアッテネション）
・リターンロス：15dB（レセプタクル型,BB-200モデル）
35dB（1300/1550nmSMハイブリット型,BB-100/BB-300モデル）
・減衰量範囲：2〜80dB（0.01dBきざみで10dBまで,0.1ｄBきざみで30dBまで）
・適用波長範囲：400〜1625nm
・偏光感度：≦0.01dB
d1-c3b オス-メス型

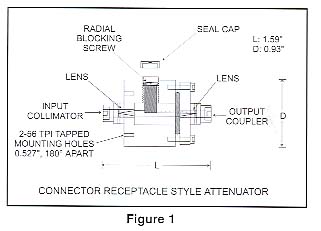

d1-c3c レセプタクル型アッテネーター
Y:コネクター
| 3 |
NTT-FC/PC |
| 3S |
Super NTT-FC/PC |
| 3U |
Ultra NTT-FC/PC |
| 3A |
Angled NTT-FC/PC |
8
|
AT&T-ST |
| 5 |
SMA905 |
| SC |
SC |
| SCA |
Angled SC |
