ご注文方法 部品番号：

レセプタクル型：ND-A-XY-W-a/b-F-N
ピッグテール型：ND-11-W-a/b-F-LB-XY-JD-L-N　

X. XY,:コネクター

3S	Super NTT-FC/PC
3U	Ultra NTT-FC/PC
3A	Angled　NTT-FC/PC
8	AT&T-ST
SC	SC
SCA	Angled SC

F:ファイバータイプ

M	MM
S	SM
P	PM

JD:ファイバージャケット

1	900μmOD　ハイトレルジャケット
3	3mmOD Kevlar　Reinforced PVCケーブル

◆固定NDアッテネーター

特長
・モードに無依存アッテネーションレベル
・強固なかつコンパクトサイズ
・ピッグテール型とレセプタクル型
・フィルター取り外し型の適用
・広帯域な適用波長領域
・SM,PM,MMファイバーバージョン
・ビーム拡大テクノロジー
・経済価格

応用
・CATV,LAN,通信用途
・受光調節
・試験・測定

仕様
・リターンロス：25,40dB（ピッグテール型）
　　　　　　　　　　14dB（レセプタクル型）
・減衰量範囲：5〜30dB（5dBきざみ増加）
・適用波長範囲：400〜1625nm
・動作温度範囲：-20℃〜65℃
・ピッグテール：標準1m
・フィルターサイズ：12.7mm（φ）まで
　　　　　　　　　　　　　3mm厚
　　　　　　　　　　　　　お客様仕様に応じます
　　　　　　　　　
　　　　　　　　　　　　　　　　

N:減衰量

5	5dB
10	10dB
15	15dB
20	20dB
25	25dB

ND:筐体形式

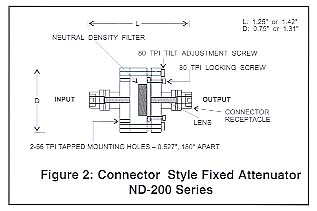

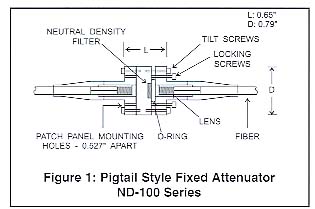

ND	フィルター固定型

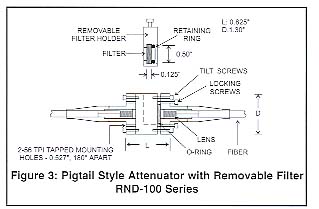

RND	フィルター取り外し型

A:形式

100	両端オスコネクター
200	入力側メス
300	出力側オス
