インライン・ファイバーモニター

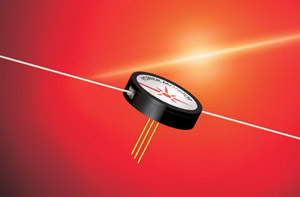

◆インライン・ファイバーモニター
シングルモードファイバー中の光伝送の光量をファイバー系の中で測定、モニターします。
(株）ネオトロン Neotron Co.,Ltd.
a9-2f
A.光ネットワーク部品
|
01 |
03 |
05 |
10 |
応答性（mA/W)
|
8-20 |
20-40 |
40-60 |
60-100 |
| 有効タップ比（％） |
1 |
3 |
5 |
10 |
最大光入力（dBm)
|
+23 |
+18 |
+16 |
+13 |
| 挿入損失（dB) |
<0.2 |
<0.3 |
<0.4 |
<0.5 |
| 波長(nm） |
1280-1630 |
仕様（主要）
特長
・光路に対して低挿入損失
・高い応答性
・低PDL
・高リターンロス
応用
・EDFAゲインモジュール
・DWDMチャンネルパワーバランシング
・パワーコントロール
・チャンネルモニタリング
・ラマン増幅器
・Add/Dropモニタリング
仕様（一般）
| 波長（nm) |
1280〜1630 |
| ダイナミックレンジ（dB) |
>63 |
| 動作温度（℃） |
-5〜+70 |
| 保存温度（℃） |
-40〜+85 |
| ファイバータイプ |
SMF28 |
| サイズ（径ｘ高）(mm） |
10ｘ5 |
| リターンロス（dB) |
70（標準） |
| PDL（dB） |
0.05 |
| WDL（dB/dBm） |
0.001〜0.002 |
仕様（光モニター）
| PDR(dB） |
0.15（標準） |
| WDR（％/nm) |
<0.4 |
| 暗電流＠5V（ｎ/a) |
<5 |
| バイアス電圧（V) |
5（標準） |
| 容量（pf） |
<10 |

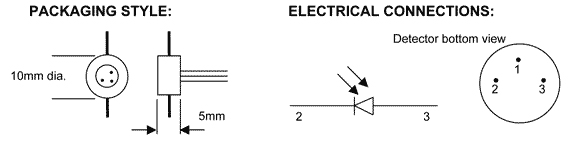

パッケージスタイル
電気接続
ご注意
●パワーモニターは波長全領域に適応可能ですが、お問い合わせ仕様は波長により行わせて頂きます。
13-1280〜1330nm
14-1480〜1530nm
15-1530〜1610nm
ご注文方法
PPM-@□□-A□□-B□□-C□-D□
@モデル
A波長
| 13 |
1280〜1330nm |
| 14 |
1480〜1530nm |
| 15 |
1530〜1610nm |
B入/出力ファイバー
Cコネクター
Dケーブル
