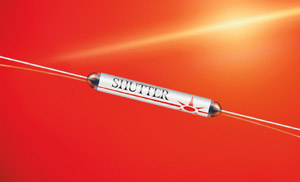

インライン・ファイバーシャッター（SM)
◆インライン・ファイバーシャッター（C,L,並びにSバンド）（SM)
C,L,Sバンドのシングルモードで動作する当製品は周囲の温度状態によってON,OFFする特性を有しています。各種プロダクションにご利用ください.
特長
・低挿入損失
・高出力に適用
・高アイソレーション
・低PDL
・高リターンロス
応用
・光過負荷プロテクション
・ウォームアッププロテクション
・光出力のセーフティ
・光増幅
・レシーバー
・集積モジュール
(株）ネオトロン Neotron Co.,Ltd.
a9-2d
A.光ネットワーク部品
| 波長（ｎm） |
1300〜1620 |
| 挿入損失（dB) |
<0.4 |
| アイソレーション-"OFF"(dB) |
>30 |
| PDL(dB) |
0.02(標準）
0.05（Max) |
| リターンロス（dB) |
>70 |
| 入力光パワー(dBm） |
<25 |
| WDL-"ON"状態(dB/dBm) |
<0.002 |
| スイッチ"OFF"＠70℃（ms） |
500（標準） |
| スイッチ"ON"＠-5℃(ms） |
600（標準） |
| ヒーター電流（mA) |
<80 |
| 動作温度 |
-5〜+70℃ |
| ファイバー |
Corning SMF28 |
| ピッグテール |
1m |
仕様
| A to Aバイアス |
300m秒 |
| Aバイアス to B |
300m秒 |
| B to C |
150m秒 |
| C to D |
250m秒 |
| A to D |
1000m秒 |
スイッチングOFF（70℃）
| D to C |
300m秒 |
| C to Aバイアス |
450m秒 |
| D to Aバイアス |
750m秒 |

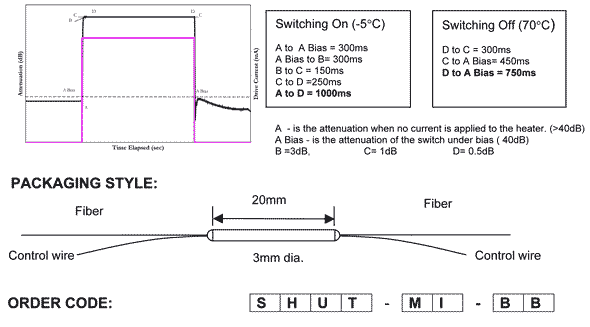

スイッチング特性
スイッチングON（-5℃）
スイッチング特性
