◇製品名:頑丈パッケージ導波路
WGP-H-1560-40
CW SHG 用 レセプタクル入/出力導波路
covesion社
WGP-H-1560-40
CW SHG 用 レセプタクル入/出力導波路
covesion社
●1558nm~1562nmSHG励起で信頼出来る方法です
●長寿命で堅牢タイプ
●3.5Ｗまでの入力での取り扱いです
●非常に使い方が簡単です
●OC2又はOC3温度コントローラの適用可能です
●長寿命で堅牢タイプ
●3.5Ｗまでの入力での取り扱いです
●非常に使い方が簡単です
●OC2又はOC3温度コントローラの適用可能です
|
仕 様
|
|
|
パラメータ
|
仕様値
|
|
型式
|
WGP-H-1560-40
|
|
非線形相互作用
|
タイプ0
|
|
ＳＨＧの入力波長範囲(nm)
|
1558-1562
|
|
出力波長範囲(nm)
|
779-781
|
|
周囲温度からの温度調整範囲(℃)
|
30～70
|
|
1W SHG出力に必要なＣＷ励起パワー(W)
|
3
|
|
CW SHG 出力 (＠3W 入力)(W)
|
>1
|
|
典型的なモジュール効率(@3W 入力)(%)
|
>33
|
|
ファイバーコネクタ
|
PM-FC-APC
|
|
コネクターキー溝位置合わせ
|
スロー軸
|
|
重さ(g)
|
325
|
|

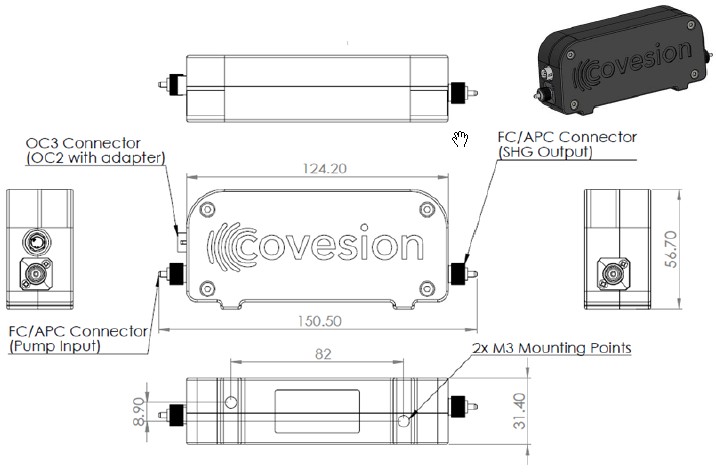

サイズ(mm)
|
150 ｘ 52 x 24
|
|
アクセサリー
|
| 光学テーブル取付プレート |
|
導波路ファイバーパッチコードパック
|
|
導波路モジュールからOC2へのアダプターキット
|

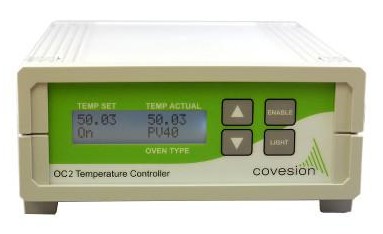

OC-2温度コントローラ
⇒詳細
⇒詳細
OC-3温度コントローラ
CW第二高調波発生(SGH)用
レセプタクル入/出力導波路パッケージ
モデルWGP-H-1560-40
レセプタクル入/出力導波路パッケージ
モデルWGP-H-1560-40
モデルWGP-H-1560-40
入力波長1558nm~1562nm励起光で35mW 以上の第二高調波を必要とするOEM又は研究用として開発
・露出したファイバーとPM-FC-APCコネクターがエンクロージャーに埋め込まれていない頑丈なパッケージ使用です
・露出したファイバーとPM-FC-APCコネクターがエンクロージャーに埋め込まれていない頑丈なパッケージ使用です
