レーザ光 非偏光ビームスプリッター/
Laser Line Non-Polarizing Beamsplitters
Laser Line Non-Polarizing Beamsplitters
|
仕様項目
|
仕様値
|
| 材料 |
BK7
|
| サイズ公差 |
+0/-0.13 mm
|
| 面精度 |
20/10
|
| 厚さ |
6.1±0.38 mm
|
| ウエッジ(クサビ) |
30'±15'
|
| 波面歪 |
λ/10 @632.8nm(クリヤアパーチャ上)
|
| 入射角度 |
45°±3°
|
| クリヤアパーチャ |
>径の中心80%
|

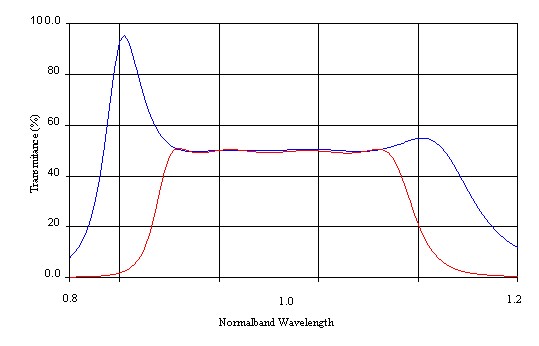

| 伝播状況 |
50%±5%, 分極に依存しない
|
| 反射状況 |
50%±5%, 分極に依存しない
|
| 偏光状況 |
5%以内に一致するP-及びS-偏光成分
|
| 吸収 |
<0.5%
|
| 無反射コーティング |
多層コーティング：Ravg<0.5% @at45°入射
|
| 損傷閾値 |
500W/cm2, 1J/cm2, 10ns pulse
|
仕 様
ご注文情報
|
BSNP
|
254
|
061
|
W1064
|
|
製品コード
|
サイズ"A"=25.4mm
|
厚さ=6.1mm
|
波長"λ"=1064nm
|
レーザ光 非偏光ビームスプリッター
偏光ビームスプリッターは非偏光ビームを2つの直交する直線偏光に分割します。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。
|
部品番号
|
サイズ A (mm)
|
厚さ T(mm)
|
素材
|
|
BSNP-127-031-λ
|
12.7
|
3.1
|
BK-7
|
|
BSNP-254-061-λ
|
25.4
|
6.1
|
BK-7
|
|
BSNP-508-094-λ
|
50.8
|
9.4
|
BK-7
|
|
441.6nm
|
488nm
|
514.5nm
|
532nm
|
632.8nm
|
1550nm
|
|
670nm
|
780nm
|
830nm
|
1064nm
|
1300nm
|
標準波長
●深紫外～IRまでの素材
●カスタム寸法と形状に対応
●直径1~100mm
●標準/特注コーティング対応
●高レーザダメージ閾値
●カスタム寸法と形状に対応
●直径1~100mm
●標準/特注コーティング対応
●高レーザダメージ閾値
