UVレーザ光偏光ビームスプリッターキューブ/
UV Laser Line Polarization Beamsplitter Cubes
UV Laser Line Polarization Beamsplitter Cubes
|
仕様項目
|
仕様値
|
| 材料 |
BK7
|
| サイズ公差 |
±0.25 mm
|
| 面精度(スクラッチ/ディグ) |
40/20
|
| 波面歪 |
λ/4@632.8nm(クリヤアパーチャー上にて)
|
| 直径公差 |
+0/-0.25 mm
|
| クリヤアパーチャ |
> 直径の中心80%
|
| 伝送ビーム偏差 |
<5'
|
| 反射ビーム偏差 |
90±5'
|
| 効率 |
Tp>95%min, Rs>99.8%
|
| 消光比 |
Tp:Ts>100:1
|
| 反射防止コーティング |
広帯域多層コーティング:Ravg<0.25% per surface
|
| 面取り |
<0.5mm 面幅x45°
|
| 損傷閾値 |
2kW/cm2, 1J/cm2, 10ns pulse
|
仕 様
ご注文情報
|
BPBC
|
127
|
W248
|
|
製品コード
|
サイズ"A"=12.7mm
|
波長"λ"=248nm
|
広帯域偏光ビームスプリッターキューブ
偏光ビームスプリッターは非偏光ビームを2つの直交する直線偏光に分割します。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。
Castech社はUVレーザ光偏光ビームスプリッターキューブ、レーザ光偏光スプリッターキューブ、広帯域偏光ビーム
スプリッターキューブ、レーザ光偏光ビームスプリッター、広帯域偏光ビームスプリッター等様々な偏光スプリッター
構成製品を提供しております。
コーティングは高性能偏光ビームスプリッターの重要な部分です。当社はIBS, IAD, E-ビーム, MSコーティングの
幅広いコーティング技術と専門知識を備えており、高消光比と高ダメージ閾値の必要性に対応しております。
高エネルギーレーザ偏光ビームスプリッターキューブは接合ではなく光学的に接触することによって、構築されます。
最大20J/cm2の損傷閾値を備えておりますので、高レーザの応用には最適です。
|
部品番号
|
サイズ A (mm)
|
|
BPBC-063-λ
|
6.35
|
|
BPBC-127-λ
|
12.7
|
|
BPBC-150-λ
|
15.0
|
|
BPBC-200-λ
|
20.0
|
|
BPBC-254-λ
|
25.4
|
Note： 他のサイズ、コーティングお客様のご要望に対応しますので、お問合せ下さい。
|

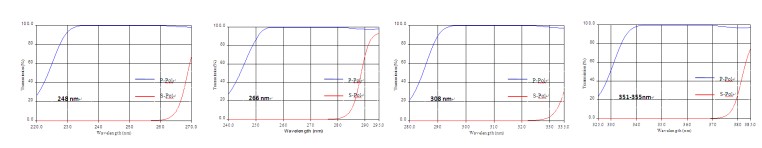

248nm
|
260nm
|
308nm
|
351-365nm
|
標準波長
●深紫外～IRまでの素材
●カスタム寸法と形状
●直径1~100mm
●消光比:キューブの場合>1000:1
●標準/特注コーティング対応
●高レーザダメージ閾値
●カスタム寸法と形状
●直径1~100mm
●消光比:キューブの場合>1000:1
●標準/特注コーティング対応
●高レーザダメージ閾値
