波長板用マウント&ホルダー/ Mounts & Holder for Waveplates
|
仕様項目
|
仕様値
|
| 素材と仕上がり |
黒アルマイトアルミニウム
|
| 外径公差 |
±0.1 mm
|
| 厚さ公差 |
±0.1 mm
|
| 波長板径公差 |
+0.15/-0.0mm
|

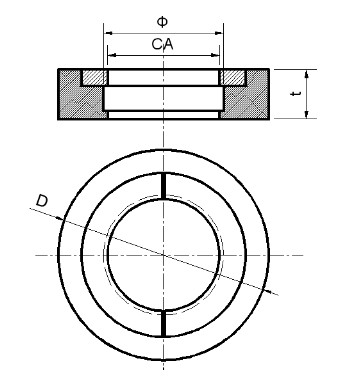

リングマウント
|
製品コード
|
D(mm)
|
φ(mm)
|
クリヤアパーチャー(mm)
|
厚さ(mm)
|
|
RM-01
|
25.4
|
10.0
|
9.0
|
6.0
|
|
RM-02
|
25.4
|
12.7
|
11.5
|
6.0
|
|
RM-03
|
25.4
|
15.0
|
13.5
|
6.0
|
|
RM-04
|
30.0
|
20.0
|
18.0
|
6.0
|
|
RM-05
|
30.0
|
25.4
|
22.8
|
6.0
|
|
製品コード
|
外径サイズ(mm)
|
設置寸法(mm)
|
相当するネジ径
(mm) |
|||
|
相当するネジ径
|
高さ
|
長さ
|
直径
|
厚さ
|
||
|
RH-01
|
64.39
|
60.0
|
16.0
|
25.4
|
6.0
|
6.35
|
|
RH-02
|
64.39
|
60.0
|
16.0
|
30.0
|
6.0
|
6.35
|
●他のサイズのカスタム設計に対応させて頂きます。
注/Note
CASTECH社は様々なマウントとホルダーを提供しております。カスタマイズ製品もご利用可能です。
ご注文情報

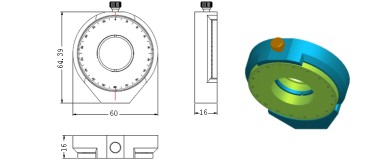

回転ホルダー
|
素材と仕上がり
|
黒アルマイトアルミニウム
|
|
回転精度
|
1°
|
|
サイズ誤差
|
±0.1 mm
|
