無彩色ゼロ次波長板/ Achromatic Zero-Order Waveplates
|
仕様項目
|
仕様値
|
| 材料 |
石英-MgF2
|
| 直径公差 |
+0/-0.25 mm
|
| クリヤアパーチャ |
> 直径の中心90%
|
| 遅延精度 |
better than λ/50 for λ/2 achromatic waveplate
better than λ/100 for λ/4 achromatic waveplate |
| 面精度(スクラッチ/ディグ) |
40/20
|
| 波面歪 |
λ/4@632.8nmクリヤアパーチャー上にて
|
| 平列処理(パラレリズム) |
</=10"
|
| コーテング |
AR コーティング at 設計波長
|
| 損傷閾値 |
500W/cm2, 4J/cm2, 20ns
|
仕 様
|
光学系接触無彩色ゼロ次波長板
|

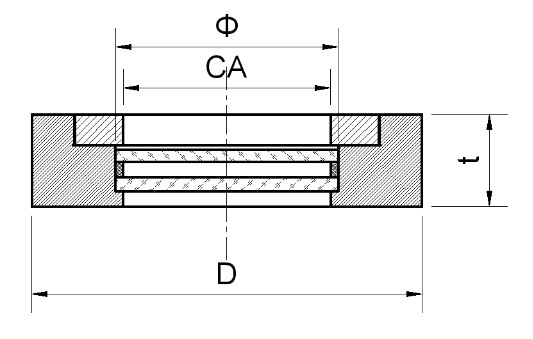

空間系無彩色ゼロ次波長板
|
||
|
1/2無彩色波長板
|
1/4無彩色波長板
|
1/2無彩色波長板
|
1/4無彩色波長板
|
|
WPAO-127-1/2-λ
|
WPAO-127-1/4-λ
|
WPAA-127-1/2-λ
|
WPAA-127-1/4-λ
|
|
WPAO-150-1/2-λ
|
WPAO-150-1/4-λ
|
WPAA-150-1/2-λ
|
WPAA-150-1/4-λ
|
|
WPAO-200-1/2-λ
|
WPAO-200-1/4-λ
|
WPAA-200-1/2-λ
|
WPAA-200-1/4-λ
|
|
WPAO-254-1/2-λ
|
WPAO-254-1/4-λ
|
WPAA-254-1/2-λ
|
WPAA-254-1/4-λ
|
ご注文情報
|
WPAO
|
127
|
1/4
|
W400-700
|
|
製品コード
|
φ=12.7mm
|
遅延=λ/4
|
設計波長"λ"=400-700nm
|
●非常に広い波長範囲
●空間系無彩色ゼロ次波長板の高い損傷しきい値
●設計波長内の低感度
●波長範囲で最大λ/100の遅延耐性
●①空間系無彩色ゼロ次波長板と
--②光学系接触無彩色ゼロ次波長板の2タイプあります
●空間系無彩色ゼロ次波長板の高い損傷しきい値
●設計波長内の低感度
●波長範囲で最大λ/100の遅延耐性
●①空間系無彩色ゼロ次波長板と
--②光学系接触無彩色ゼロ次波長板の2タイプあります

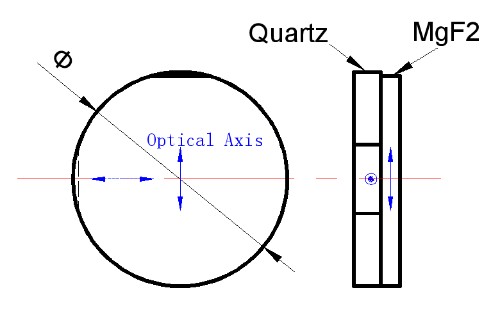

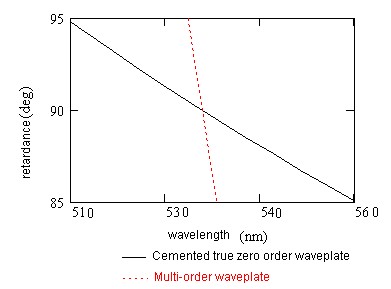

無彩色のゼロ次波長板は、Crystal QuartzやMgF2などの2つの異なる複屈折結晶材料でできており、波長変化に
非常に敏感な単一材料の波長板と比較して、波長に依存しません。 無彩色波長板は、調整可能な複数のボードバンド
波長アプリケーションに最しています。 CASTECHは、300nmを超える動作波長範囲と、λ/2波長板の場合はλ/50より
も優れ、λ/4波長板の場合はλ/100よりも優れた遅延精度を備えた無彩色ゼロ次水晶水晶-MgF2波長板を設計します。
非常に敏感な単一材料の波長板と比較して、波長に依存しません。 無彩色波長板は、調整可能な複数のボードバンド
波長アプリケーションに最しています。 CASTECHは、300nmを超える動作波長範囲と、λ/2波長板の場合はλ/50より
も優れ、λ/4波長板の場合はλ/100よりも優れた遅延精度を備えた無彩色ゼロ次水晶水晶-MgF2波長板を設計します。
特長
標準波長
|
波 長
|
|||||
|
400-700nm
|
700-1000nm
|

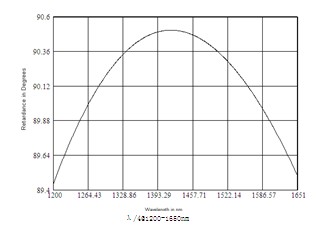

1200-1650nm
|
|||
●他のサイズ、コーティングのカスタム設計に対応させて頂きます。
●Castech社の標準コーティングの適応が可能です。
●400-2100nm間の他の波長の波長板も又カスタムのご要望に対応しますので、ご連絡下さい。
●Castech社の標準コーティングの適応が可能です。
●400-2100nm間の他の波長の波長板も又カスタムのご要望に対応しますので、ご連絡下さい。
注/Note
波長板は回転偏波、直線偏波と円偏波の間の変換等の応用で広く使われております。Castech社は様々なオプションで
1/4波長板と半波長板を提供しております。
1/4波長板と半波長板を提供しております。
