プラノコンコンケーブ シリンドリカルレンズ
/ Plano-Convave Cylindorical Lenses
/ Plano-Convave Cylindorical Lenses
|
仕様項目
|
仕様値
|
| 材料 |
BK-7 or BOROFLOAT
|
| 焦点距離公差 |
+0/-0.15 mm
|
| 中心性 |
</= 3'
|
| 直径公差 |
+0/-0.1 mm
|
| クリヤアパーチャー |
>直径の中心90%
|
| 中心厚さと誤差 |
2.5±0.1mm
|
| エッジ厚さ |
通常値
|
| 面精度(スクラッチ/ディグ) |
40/20
|
| 平面度 |
</= λ/2 irregularity in Y axis at 632.8nm
</= λ/4 irregularity in X axis at 632.8nm |
| 面取り |
0-0.8mm面幅x45°±15°
|
仕 様
●深紫外～赤外までの素材
●カスタム寸法と形状
●直径5～300mm
●標準仕様とカスタム仕様コーティングに対応
●高レーザ損傷閾値
|

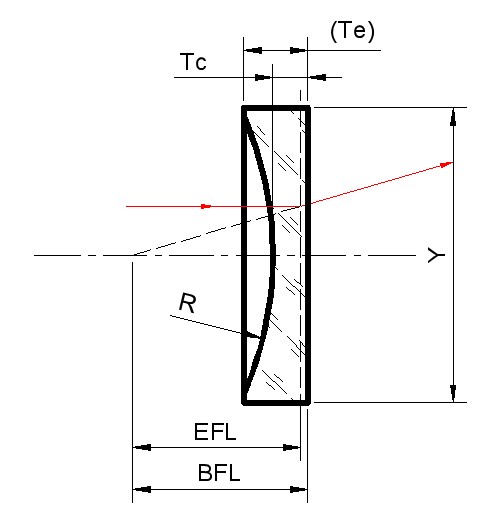

パーツ番号
|
X(mm)
|
Y(mm)
|
EFL(mm)
|
R(mm)
|
Tc(mm)
|
Te(mm)
|
材料
|
|
CLPC-254-063-R033-BK7
|
25.4
|
6.35
|
-6.4
|
-3.31
|
6.0
|
7.36
|
BK-7
|
|
CLPC-254-127-R065-BK7
|
25.4
|
12.7
|
-12.7
|
-6.577
|
6.0
|
9.58
|
BK-7
|
|
CLPC-508-127-R129-BK7
|
25.4
|
12.7
|
-2.5
|
-12.92
|
6.0
|
7.4
|
BK-7
|
|
CLPC-508-190-R258-BK7
|
50.8
|
19.0
|
-50
|
-25.85
|
6.0
|
7.62
|
BK-7
|
|
CLPC-508-254-R750-BK7
|
50.8
|
25.4
|
-7.5
|
-38.77
|
6.0
|
7.97
|
BK-7
|
|
CLPC-508-254-R517-BK7
|
50.8
|
25.4
|
-100
|
-51.7
|
6.0
|
7.46
|
BK-7
|
|
CLPC-508-254-R775-BK7
|
50.8
|
25.4
|
-150
|
-77.55
|
6.0
|
6.97
|
BK-7
|
|
CLPC-508-254-R1034-BK7
|
50.8
|
25.4
|
-200
|
-103.4
|
6.0
|
6.72
|
BK-7
|
|
CLPC-508-190-R116-VFS
|
50.8
|
19.0
|
-25.4
|
-11.68
|
2.5
|
6.73
|
UVFS
|
|
CLPC-508-254-R230-VFS
|
50.8
|
25.4
|
-50.2
|
-23.09
|
2.5
|
5.99
|
UVFS
|
|
CLPC-508-254-R460-VFS
|
50.8
|
25.4
|
-100
|
-46.00
|
2.5
|
4.15
|
UVFS
|
|
CLPC-508-508-R690-VFS
|
50.8
|
50.8
|
-150
|
-69.00
|
2.5
|
7.15
|
UVFS
|
|
CLPC-508-508-R920-VFS
|
50.8
|
50.8
|
-200
|
-92.00
|
2.5
|
5.93
|
UVFS
|
|
CLPC-508-508-R1380-VFS
|
50.8
|
50.8
|
-300
|
-138.00
|
2.5
|
4.76
|
UVFS
|
|
CLPC
|
254
|
063
|
R033
|
BK7
|
|
製品コード
|
X=25.4mm
|
Y=6.35mm
|
R=-3.31mm
|
材料
|
ご注文情報
シリンドリカルレンズは、一次元でのみ光を凝縮または拡大します。 CASTECH社は、平凸シリンドリカルレンズ、
平凹シリンドリカルレンズ そして 無彩色シリンドリカルレンズを提供しています。これらは、光学ガラス、溶融石英、
CaF2、またはZnSeで製造可能で、コーティング又はコーティング無しでのオプションがあり、紫外線（UV）から
赤外線（IR）のスペクトル領域をカバーします。 当社は、従来の研磨、高速研磨又はイオンビームフィギュア（IBF）、
クラス最高の計測など、さまざまな処理技術を利用して、各レンズの一貫した高品質の特性を保証します。
平凹シリンドリカルレンズ そして 無彩色シリンドリカルレンズを提供しています。これらは、光学ガラス、溶融石英、
CaF2、またはZnSeで製造可能で、コーティング又はコーティング無しでのオプションがあり、紫外線（UV）から
赤外線（IR）のスペクトル領域をカバーします。 当社は、従来の研磨、高速研磨又はイオンビームフィギュア（IBF）、
クラス最高の計測など、さまざまな処理技術を利用して、各レンズの一貫した高品質の特性を保証します。
その他のサイズ、焦点距離が必要の場合はご要望下さい。またレンズのリングマウントもご要望により提供可能です。
お申し出下さい。
