Precision Optics
精密光学
精密光学
プラノコンベックス シリンドリカルレンズ/
Plano-Convex Cylindorical Lenses
Plano-Convex Cylindorical Lenses
|
仕様項目
|
仕様値
|
| 材料 |
BK-7 or BOROFLOAT
|
| 直径公差 |
+0/-0.15 mm
|
| 厚さ公差 |
±0.25 mm
|
| クリヤアパーチャー |
>直径の中心80%
|
| 平行処理 |
< 30"
|
| S1面精度(クラッチ/ディグ) |
ご注文情報の表ご参照
|
| S1面平面度 |
ご注文情報の表ご参照
|
| S2面 |
ファイン研磨
|
| 面取り |
12.7&25.4mm: 0.25-0.75mm 面 幅x45°±15°
50.8mm:0.38-1.14mm面 幅x45°±15° |
仕 様
●深紫外～赤外までの素材
●カスタム寸法と形状
●直径5～300mm
●標準仕様とカスタム仕様コーティングに対応
●高レーザ損傷閾値
|

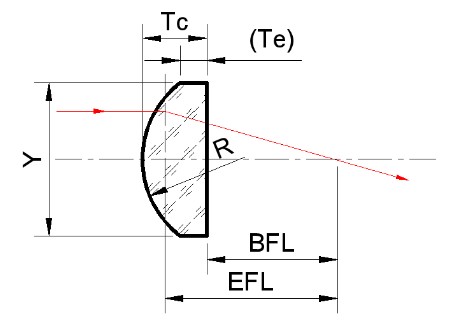

パーツ番号
|
X(mm)
|
Y(mm)
|
EFL(mm)
|
R(mm)
|
Tc(mm)
|
Te(mm)
|
材料
|
|
CLPX-254-127-R065-BK7
|
25.4
|
12.7
|
12.7
|
6.57
|
7.9
|
3.0
|
BK-7
|
|
CLPX-508-254-R197-BK7
|
50.8
|
25.4
|
38.1
|
19.7
|
7.64
|
3.0
|
BK-7
|
|
CLPX-508-254-R259-BK7
|
50.8
|
25.4
|
50.2
|
25.95
|
6.32
|
3.0
|
BK-7
|
|
CLPX-508-254-R325-BK7
|
50.8
|
25.4
|
62.9
|
32.52
|
5.58
|
3.0
|
BK-7
|
|
CLPX-508-254-R390-BK7
|
50.8
|
25.4
|
75.6
|
39.09
|
5.12
|
3.0
|
BK-7
|
|
CLPX-508-508-R517-BK7
|
50.8
|
50.8
|
100
|
51.7
|
9.67
|
3.0
|
BK-7
|
|
CLPX-508-508-R775-BK7
|
50.8
|
50.8
|
150
|
77.55
|
7.28
|
3.0
|
BK-7
|
|
CLPX-508-508-R1034-BK7
|
50.8
|
50.8
|
200
|
103.4
|
6.17
|
3.0
|
BK-7
|
|
CLPX-508-508-R1551-BK7
|
50.8
|
50.8
|
300
|
155.1
|
5.09
|
3.0
|
BK-7
|
|
CLPX-508-254-R239-BK7
|
50.8
|
25.4
|
50.2
|
23.09
|
6.81
|
3.0
|
UVFS
|
|
CLPX-508-254-R460-BK7
|
50.8
|
25.4
|
100
|
46.00
|
4.79
|
3.0
|
UVFS
|
|
CLPX-508-508-R690-BK7
|
50.8
|
50.8
|
150
|
69.00
|
7.85
|
3.0
|
UVFS
|
|
CLPX-508-508-R920-BK7
|
50.8
|
50.8
|
200
|
92.00
|
6.58
|
3.0
|
UVFS
|
|
CLPX-508-508-R1380-BK7
|
50.8
|
50.8
|
300
|
138.00
|
5.36
|
3.0
|
UVFS
|
|
CLPX
|
254
|
127
|
R065
|
BK7
|
|
製品コード
|
X=25.4mm
|
Y=12.7mm
|
半径=6.57mm
|
材料
|
ご注文情報
シリンドリカルレンズは、一次元でのみ光を凝縮または拡大します。 CASTECH社は、平凸シリンドリカルレンズ、
平凹シリンドリカルレンズ そして 無彩色シリンドリカルレンズを提供しています。これらは、光学ガラス、溶融石英、
CaF2、またはZnSeで製造可能で、コーティング又はコーティング無しでのオプションがあり、紫外線（UV）から
赤外線（IR）のスペクトル領域をカバーします。 当社は、従来の研磨、高速研磨又はイオンビームフィギュア（IBF）、
クラス最高の計測など、さまざまな処理技術を利用して、各レンズの一貫した高品質の特性を保証します。
平凹シリンドリカルレンズ そして 無彩色シリンドリカルレンズを提供しています。これらは、光学ガラス、溶融石英、
CaF2、またはZnSeで製造可能で、コーティング又はコーティング無しでのオプションがあり、紫外線（UV）から
赤外線（IR）のスペクトル領域をカバーします。 当社は、従来の研磨、高速研磨又はイオンビームフィギュア（IBF）、
クラス最高の計測など、さまざまな処理技術を利用して、各レンズの一貫した高品質の特性を保証します。
その他のサイズ、焦点距離が必要の場合はご要望下さい。またレンズのリングマウントもご要望により提供可能です。
お申し出下さい。
お申し出下さい。
注/Note
