Precision Optics
精密光学
精密光学
ポロ プリズム/ Porro Prisms-
|
仕様項目
|
仕様値
|
| 材料 |
BK-7 or UV fused sillica
|
| 寸法公差 |
±0.1 mm
|
| 面平坦度 |
λ/4@632.8nm
|
| 面精度(スクラッチ/ディグ) |
40/20
|
| 角度偏差 |
</= 10 arc秒
|
| ナイフエッジ |
エッジチップ</=5um
|
| クリヤアパーチャー |
>直径の中心70%
|
| 面取り |
0.3mm 面幅(標準)x45°±15°
|
仕 様
|
パーツ番号
|
サイズ
D(mm) |
サイズ
L(mm) |
材料
|
|
PCPC-056-053-BK7
|
5.6
|
5.6
|
BK7
|
|
PCPC-127-127-BK7
|
12.7
|
12.7
|
BK7
|
|
PCPC-127-190-BK7
|
12.7
|
19.0
|
BK7
|
|
PCPC-25.4-381-BK7
|
25.4
|
38.1
|
BK7
|
|
PCPC-127-127-UVFS
|
12.7
|
12.7
|
UVFS
|
|
PCPC-127-190-UVFS
|
12.7
|
19.0
|
UVFS
|
|
PCPC-254-381-UVFS
|
25.4
|
38.1
|
UVFS
|
ご注文情報
|

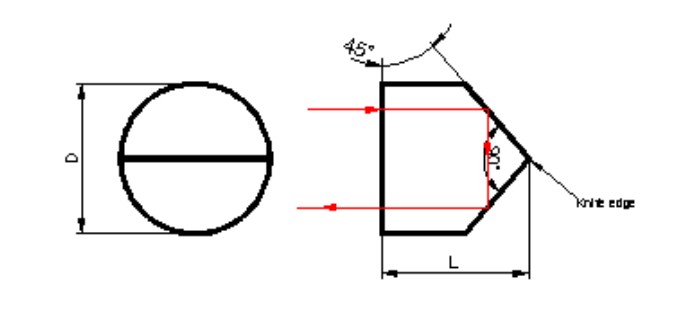

PRPC
|
127
|
053
|
BK7
|
|
製品コード
|
サイズ"D"=12.7mm
|
サイズ"L"=5.5mm
|
素材
|
特長
ご注文情報
|

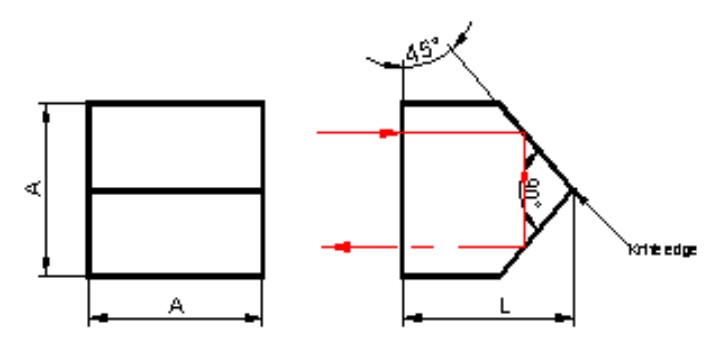

PRPS
|
056
|
053
|
BK7
|
|
製品コード
|
サイズ"A"=5.6mm
|
サイズ"L"=5.3mm
|
素材
|
|
パーツ番号
|
サイズ
D(mm) |
サイズ
L(mm) |
材料
|
|
PCPS-056-053-BK7
|
5.6
|
5.6
|
BK7
|
|
PCPS-127-127-BK7
|
12.7
|
12.7
|
BK7
|
|
PCPS-127-190-BK7
|
12.7
|
19.0
|
BK7
|
|
PCPS-25.4-381-BK7
|
25.4
|
38.1
|
BK7
|
|
PCPS-127-127-UVFS
|
12.7
|
12.7
|
UVFS
|
|
PCPS-127-190-UVFS
|
12.7
|
19.0
|
UVFS
|
|
PCPS-254-381-UVFS
|
25.4
|
38.1
|
UVFS
|
●DUV(深紫外)からIR(赤外)に至る素材
●カスタム寸法、形状
●幅広い種類の光学プリズム
●標準又はカスタムコーティングに応じます
●高レーザ損傷閾値
●カスタム寸法、形状
●幅広い種類の光学プリズム
●標準又はカスタムコーティングに応じます
●高レーザ損傷閾値
