Precision Optics
精密光学
精密光学
ル－フ プリズム/ Roof Prisms-
|
仕様項目
|
仕様値
|
| 材料 |
BK-7
|
| 寸法公差 |
±0.1mm
|
| クリヤアパーチャー |
>直径の中心85%
|
| 角度公差 |
< 3'
|
| 面精度(スクラッチ/ディグ) |
40/20
|
| 平面度 |
λ/10@632.8nm
|
| 面取り |
0.3mm 面幅(標準)x45°±15°
|
仕 様
●DUV(深紫外)からIR(赤外)に至る素材
●カスタム寸法、形状
●幅広い種類の光学プリズム
●標準又はカスタムコーティングに応じます
●高レーザ損傷閾値
|
パーツ番号
|
A(mm)
|
H(mm)
|
素材
|
|
RP-230-BK7
|
23.0
|
31.5
|
BK7
|
ご注文情報
|
RP
|
230
|
315
|
BK7
|
|
製品コード
|
サイズ"A"=23.0mm
|
サイズ"H"=31.5mm
|
素材
|
特長
●コーティング:オプションお問合せ下さい
●より良い角度:例えば1min.,30sec.,15sec.等はご要望に応じます
●サイズ、材料、ルーフ角度エラー:ご要望に応じて適応可能です。
●より良い角度:例えば1min.,30sec.,15sec.等はご要望に応じます
●サイズ、材料、ルーフ角度エラー:ご要望に応じて適応可能です。

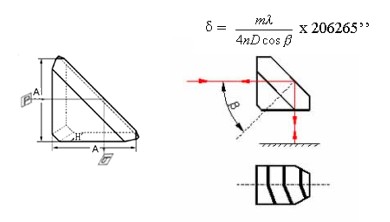

ご注意:
δ:ルーフ角度エラー
D :クリヤアパーチャー
m :ルーフを通り抜ける線
β:光軸とルーフの垂直線の間の角度
n :屈折率
λ:波長
D :クリヤアパーチャー
m :ルーフを通り抜ける線
β:光軸とルーフの垂直線の間の角度
n :屈折率
λ:波長
