Precision Optics
精密光学
精密光学

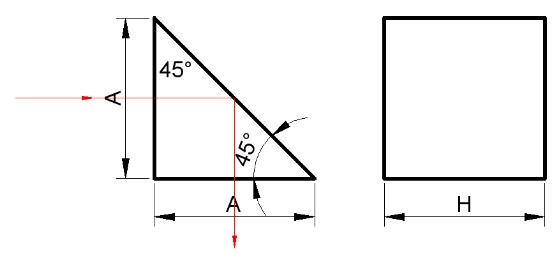

直角プリズム/ Right Angle Prisms
|
仕様項目
|
仕様値
|
| 材料 |
BK-7 or UV fused sillica
|
| 寸法公差 |
+0/-0.25 mm
|
| クリヤアパーチャ |
> 直径の中心85%
|
| ビーム偏差 |
<3'
|
| 面精度(スクラッチ/ディグ) |
40/20
|
| 平面度 |
λ/4 @632.8nm
|
| 面取り |
0.25-0.5mm 面幅(標準)x45°±15°
|
仕 様
|
パーツ番号
|
寸法
A=H(mm) |
材料
|
|
RAPB-127-BK7
|
12.7
|
BK7
|
|
RAPB-254-BK7
|
25.4
|
BK7
|
|
RAPB-127-UVFS
|
12.7
|
UVFS
|
|
RAPB-254-UVFS
|
25.4
|
UVFS
|
ご注文情報
|
RAPB
|
050
|
BK7
|
|
製品コード
|
サイズ"A"=5.0mm
|
素材
|
直角プリズム：
●全反射プリズム
●光源の入力として使用される表面に応じて、
90°又は180°の偏向
●全反射プリズム
●光源の入力として使用される表面に応じて、
90°又は180°の偏向
●当社の直角曲げプリズムは、表面の損失を減らすため両脚に反射防止コーティングが施されています。
●ご要望のコーティング仕様に応じます
●サイズ、コーティングはご要望に応じて適応可能です。
●ご要望のコーティング仕様に応じます
●サイズ、コーティングはご要望に応じて適応可能です。
直角折りたたみプリズム、コーティング無し：
●180°反射
●180°反射
ご注文情報
|
RAPF
|
050
|
BK7
|
|
製品コード
|
寸法"A"=5.0mm
|
素材
|
|
パーツ番号
|
寸法
A=H(mm) |
材料
|
|
RAPF-127-BK7
|
12.7
|
BK7
|
|
RAPF-254-BK7
|
25.4
|
BK7
|
|
RAPF-127-UVFS
|
12.7
|
UVFS
|
|
RAPF-254-UVFS
|
25.4
|
UVFS
|
直角曲げプリズム(コーティング無し):
●90°リフレクター
●90°リフレクター
