Precision Optics
精密光学
精密光学
注目の光学デバイス/Featured Optics-
群遅延分散(GDD)測定システムはフェムト秒パルスレーザで使用される
反射及び透過光学系のGDD特性を特徴付けます。
反射及び透過光学系のGDD特性を特徴付けます。
ジル･トルノアミラー/ Gires-Tournois Mirroes
●材質:フューズドシリカ又はN-BK7
●カスタム反射率とGDD
●Rs&Rp > 99.8% @設計波長
●250~600fs GDD
●高いダメージ閾値
●カスタム反射率とGDD
●Rs&Rp > 99.8% @設計波長
●250~600fs GDD
●高いダメージ閾値
概要
GDD測定システム
GDD分解能:±5fs2
GDD分解能:±5fs2
Rs & Rp >99.9% @ (1020-1060)nm
入射角:0°
入射角:0°
計測について
群遅延分散(GDD)測定システムはフェムト秒
パルスレーザで使用される反射及び透過光
学系のGDD特性を特徴づけます。
超高速パルスは光学システムを伝播するに
つれて広がります。各光学系によって誘導さ
れるGDDを把握し、歪みを適切に補正する
事で、短いパルス幅を回復できます。非常に
正確で信頼性の高い結果を得るために、GDD
測定では時間領域白色光干渉計を使用して
GDDを測定します。この分散測定システムには
ビームアライメントを通じてユーザーをガイドし
ゼロ時間遅延位置を自動的に検出し、分散を
迅速且つ正確に測定するソフトウエアが含まれ

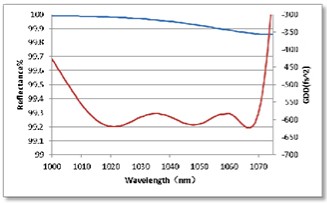

ています。(右図参照)
パルスレーザで使用される反射及び透過光
学系のGDD特性を特徴づけます。
超高速パルスは光学システムを伝播するに
つれて広がります。各光学系によって誘導さ
れるGDDを把握し、歪みを適切に補正する
事で、短いパルス幅を回復できます。非常に
正確で信頼性の高い結果を得るために、GDD
測定では時間領域白色光干渉計を使用して
GDDを測定します。この分散測定システムには
ビームアライメントを通じてユーザーをガイドし
ゼロ時間遅延位置を自動的に検出し、分散を
迅速且つ正確に測定するソフトウエアが含まれ
ています。(右図参照)
|
コーテングコード
|
中心波長
|
入射角
|
面反射率
|
|
GT1
|
1020-1060
|
0°
|
Rs &Rp >99.8%
|
|
GT2
|
780-820
|
0°
|
Rs &Rp >99.8%
|
以下に、CASTECH社が提供する２つの標準的な誘導ブロードバンド
コーティングを示します。他のコーティングはお客様のご要望に応じます。
コーティングを示します。他のコーティングはお客様のご要望に応じます。
