光通信用回折格子/ Diffraction Grating for Telecommunication -
|
仕様項目
|
仕様値
|
| ウエーファー タイプ |
Plano or Prism
|
| グレーティング タイプ |
透過型又は反射型グレーティング
|
| 線密度(Line Density) |
940, 966.2, 1200, & 3000line/mmまで
|
| 線密度公差 |
±0.5 line/mm
|
| 波長範囲 |
1525-1575nm
|
| 中心波長 |
1550nm
|
| 入射角度 |
Littrow or お客様仕様
|
| 偏光 |
TE/TM
|
| 回折効率 |
> 94%
|
| クリヤアパーチャー |
>95%
|
| 波面歪み |
λ/4 @632.8nm
|
| 面精度(スクラッチ/ディグ) |
40-20 S/D
|
| 平行度 |
<0.1°
|
| コーティング |
Au又は誘電体コーティング
|
仕 様

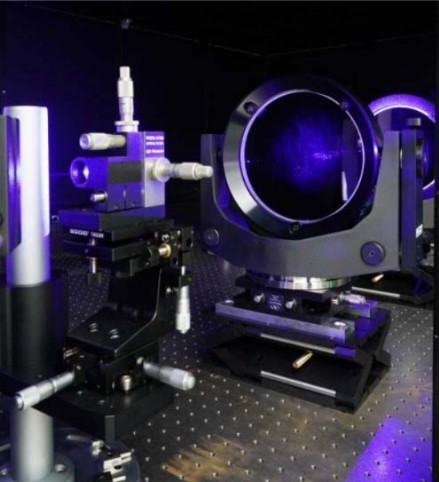

光学系

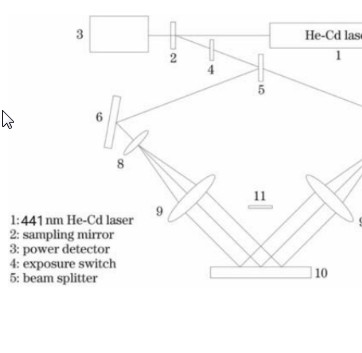

ホログラフイック システム

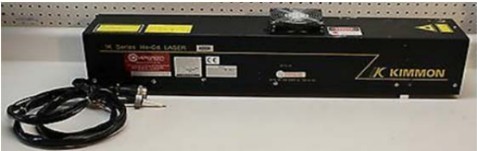

金門He-Cdレーザ
CASTECH社は通常、グレーティングの製造に低吸収と優れた安定性を特徴とする溶融シリカまたは
ULEを採用しています。 他の光学ガラスもご要望に応じてご利用いただけます。
ULEを採用しています。 他の光学ガラスもご要望に応じてご利用いただけます。
当社の高DE反射及び透過型回折格子はWSSおよび光通信業界の他のアプリケーションに最適です。
最先端のプロジェクションフォトリソグラフィー、ホログラフィック、イオンエッチング技術によって生成
されたグレーティング設計の正確な実現により、グレーティングは高い回折効率と完全な均一性を提供できます。
カスタマイズされたソリューションは、プロトタイプの作成から大量生産まで利用できます。
最先端のプロジェクションフォトリソグラフィー、ホログラフィック、イオンエッチング技術によって生成
されたグレーティング設計の正確な実現により、グレーティングは高い回折効率と完全な均一性を提供できます。
カスタマイズされたソリューションは、プロトタイプの作成から大量生産まで利用できます。
