光損失テスター
アドバンス 光損失テスター
･モデル OLT-55 アドバンス 光損失テスター
アドバンス 光損失テスター
･モデル OLT-55 アドバンス 光損失テスター
と統合されたオールインワンの損失テスタです。合格/不合格評価を使用して、単一ファイバで自動双方向損失テストを実行
できます。豊富な機能、柔軟な構成、優れたユーザーフレンドリーな設計により、OLT-55は、FTTx、LAN、およびCATV
ネットワークの光ファイバーリンク状態を完全に評価するのに理想的な光損失テスターです。
◆シングルファイバの双方向損失試験 ◆ORLテスト ◆合否判定 ◆自動波長識別/スイッチ（AutoID）
◆リモート基準値設定 ◆内部時計＆ファイバーS / N編集可能 ◆1000件のテスト記録（CSV）の保存と管理
◆USB経由のPCへのデータ転送（ドライバ不要） ◆USBパワー充電 ◆35時間以上の連続運転
◆自動テスト記録はローカルユニット/リモートユニット/両方のユニットに保存 ◆多言語サポート
◆ウォームアップなし、クイックスタート ◆高解像度カラー液晶 ◆ポケットサイズ、軽量、そして使いやすい
|

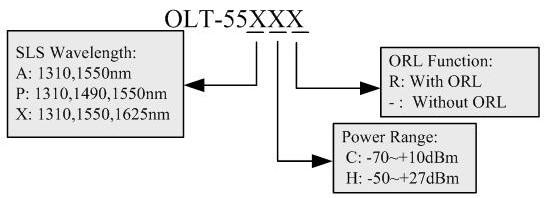

仕様/モデル
|
OLT-55
|
||
|
安定化レーザ光源
|
A
|
B
|
C
|
| 動作波長(nm) |
1310/1550
|
1310/1490/1550
|
1310/1550/1625
|
| スペクトル幅 |
≦5nm
|
||
| エミッタータイプ |
FP-LD
|
||
| 出力パワー |
≧-4dBm |
||
| 出力安定度 |
±0.05dB/15分;±0.1dB/8時間
|
||
| 出力モード |
CW, 270Hz, 1KHz, 2KHz
|
||
| 光パワーメータ | |||
| 校正波長(nm) |
850,1300,1310,1490,1550,1625
|
||
| パワーレンジ(dBm) |
-70〜+10(1300/1310nm), -60〜+10(850nm), -50〜+27(1490/1550/1625nm)
|
||
| ディスプレイユニット |
W/mW/μW/ nW/ pW/ dBm/ dB(REF)
|
||
| ディテクタータイプ |
InGaAs
|
||
| 解像度 |
0.01dB
|
||
| 自動波長識別 |
Yes
|
||
| 変調識別 |
270Hz, 1KHz, 2KHz
|
||
| 光損失テスト | |||
| リンク損失範囲 |
50dB(1550nm, 200km)
|
||
| リンク損失精度 |
±0.25dB
|
||
| リンク損失テスト時間 |
<2秒/波長
|
||
| ORL/光反射源衰量 テスト(オプション) | |||
| ORL 範囲 |
0〜60dB(APCコネクター)
|
||
| ORL 精度 |
±0.75dB(0〜50dB), ±1.5dB(50〜60dB)
|
||
| ORL 不確定性 |
±0.5dB @20dB
|
||
| 一般仕様 | |||
| コネクター |
FC(SC,STご要望に対応)
|
||
| データ保存 |
1000記録
|
||
| データインターフェース |
USB
|
||
| 自動オフ/省電力 |
Yes(5分アイドル後自動オフ)
|
||
| 電源 |
リチウムバッテリー/ACアダプター
|
||
| 電源寿命 |
連続使用≧35時間
|
||
| 動作温度/保存温度 /湿度 |
-20〜+50℃/-40℃〜+70℃/ 0〜95%(結露なし)
|
||
| サイズ(HxWxT)/ 重さ |
177 x 80 x 44mm / 350g
|
||
