光融着器>クラッド調整光融着器
モデル95ＥＡ
ネットワークの信頼パートナー(Shineway社)
画像クリック⇒拡大
詳細(英文)
光融着器
●クラッド調整光融着器
･モデル 95EA

メーカホームページご参照下さい。
S-95S光ファイバー融着器は6個のモータの精密なミクロンレベルの精密な制御とGI 65.2μmファイバーの接続損失が
0.2dB以下の非常に柔軟性のある装置として設計されています。
取り外し可能なユニバーサルホルダー(250μm/900μm/パッチコード/ FTTx屋内用ファイバー等)、SOCホルダー、内部
温度計/気圧計を搭載したOFS-95Sは何処でも配置出来ます。高速5秒起動、9秒融着、及び自動加熱機能により、融着器は
ファイバーの取付けメンテナンス時の大容量融着操作のための、有効なツールとなっております。
◆コンパクトで便利なバッテリー(1.5kg)付き　　◆4モーター、特殊精密位置決め技術
◆接続損失: SMF/BIF:≦0.02dB(標準)、MMF:≦0.01dB(標準)、DSF/NZDSF/EDF:0.04dB(標準)
◆高精密4-in-1ホルダー(250μm/900μm/パッチコード/FTTx屋内用ファイバー等)、SOCホルダー
◆バッテリーとホストの分離設計、便利なメンテナンスと交換　　◆ダブルV溝設計　　◆画面反転機能　
◆高強度携帯ストラップのデザインな吊り下げや操作に便利　　◆インナーライトが暗闇の中での操作を可能とします。
◆風、砂、埃の防止、防水、耐震設計より屋外環境に適応　　◆76cm防滴/ISTA認証　　◆オプション:GPS機能
◆ファイバー端面の自動チェック、接合位置の構成、接合損失と温度及び圧力補正等の計算
◆X / YシングルスクリーンとX&Yを簡単に切り替える　　◆自動融着、自動アーク最適化、自動ヒーティング
◆≦9sの接続時間、≦36sの加熱時間（調整可能）　　　◆3時間の高速バッテリー充電
◆電気量表示付きのレディパック電池、便利な持ち運びや交換が可能 　　
◆交換用電極を警告する内蔵カウンター

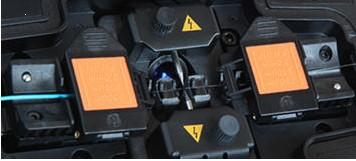

高精度の4-in-1ホルダーデザインは、素晴らしく、便利に作動し、250μm、
900μm、3mmパッチコード、FTTx屋内ファイバーを収納できます。
モデル
95EA
ディスプレー
3.5インチカラーLCD, X/Y /X /Y, 自動ターンオバー
サイズ(LxWxH)mm/重さ(Kg)
125x125x135mm/ 1.2バッテリー無し、1.5Kgバッテリー有り
ファイバータイプ
SMF, MMF, DSF, NZ-DSF, BIF, EDF
ファイバー材料/数
SiO2/ シングル
クラッド径/ コーティング径
80〜150um/ 100〜1000um
ファイバークリーブ長さ
8〜16mm(コーティング径:0-250um); 16mm(コーティング径:250-1000um)
スリーブ長さ
自動、マニュアル融着
ディスプレィモード
≦60mm
ユーザーインターフェース
グラフィックインターフェース
融着モード
アーク(放電)
融着損失評価
Ｙｅｓ
ファイバーチェック
ファイバー切断/ 軸オフセット/ 損失/ ファイバーアライメント/ 焦点 等
メモリー間隔
5000融着/ 100スクリーンショット
テンションテスト
2N
電極寿命
500アーク
V-グルーブ照射
白色LED
融着損失
SMF/BIF:≦0.02dB, MMF:≦0.01dB, DSF/NZ-DSF/EDF:≦0.04dB
融着時間/ Boot 時間
≦ 9秒/ 5秒
ヒーティング(加熱)
自動:18秒(標準、0-240秒調整可能)/ 20モード
バッテリー寿命
200+(融着と加熱)サイクル
結像系
デュアルCMOS カメラ, 200ｘ ズーム
省電力
自動スクリーン/ 電源オフ(調整可)
電源
4400mAh リチウム バッテリー
AC/DC パワーアダプター(50/60Hz) 110〜240V,DC14.5〜15V
接続性
USB
動作コンディション
動作温度:-20〜+55℃/ 保存温度-40〜+70℃
湿度:95%(結露なし)
標高:0-5000m, 風速:≦15m/s
機器構成
融着器ユニット x 1、ファイバホルダー x 1（ペア）、リチウムバッテリー x 1、電源アダプター x 1、
ファイバクリーバー x 1、冷却トレイ x 1、USBケーブル x 1、キャリーケース x1、クイックリファレンス
