◇ コンパクトEDFA
製品名 : 超コンパクト ブースタ EDFA(ゲインブロック)
Ultra-Compact Low Cost Booster EDFA
Lightwaves2020社,
製品名 : 超コンパクト ブースタ EDFA(ゲインブロック)
Ultra-Compact Low Cost Booster EDFA
Lightwaves2020社,
Lightwave2020社の超コンパクト低価格EDFAは様々な応用に対応可能なクーラレス対応の励起レーザを使用した超小型の
モジュールです。これはC-バンドで100GHz又は50 GHz ITU-T グリッドの1チャンネルから8チャンネルを増幅させるのに用います。
標準6-ピン、コネクタ(MOLEX 87089-0616)がついており簡単に接続が可能です。
Lightwave2020社超コンパクトEDFAはTelcordiaに準拠しております。
●超コンパクトサイズ( 30 x 50 x 8mm) ●経済価格 ●低消費電力
●広範囲な動作温度範囲 ●光出力パワーモニタ
◇応 用
●メトロポリタンとアクセスネットワーク ●デジタルCATV ●長距離ネットワーク
●シングルチャンネル又はDWDMサブ・システム ●光クロスコネクト ●光Add/Dropモジュール
●伝送線カードの増幅 ●パワー等価とプリエンファシスへの応用
|
パラメータ(光学)
|
仕様値
|
|||
|
Min.
|
Typ.
|
Max.
|
||
|
動作波長範囲
|
1528nm
|
-
|
1562nm
|
|
|
入力光パワー
|
-10 dBm
|
-
|
0 dBm
|
|
| 全出力 (@Pin:-6〜0 dBm) |
8/ 10 dBm
|
-
|
-
|
|
| NF(雑音指数) |
-
|
6 dB
|
7 dB
|
|
|
偏光依存ゲイン(利得)
|
-
|
-
|
0.5 dB
|
|
|
偏光モード分散
|
-
|
-
|
0.5 ps
|
|
|
反射減衰量 (励起光 LD off)
|
35 dB
|
-
|
-
|
|
|
動作温度
|
-5℃
|
-
|
70℃
|
|
|
ファイバーピッグテール
|
SMF-28, 250um or 900 um
|
|||
|

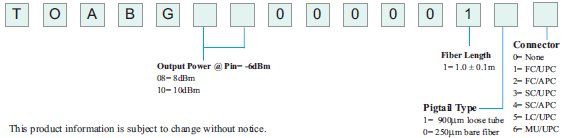

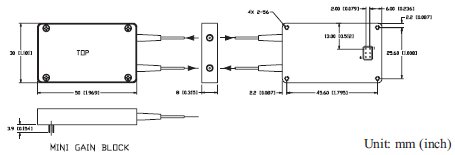

サイズ
|
30(L) x50(W) x 8(H)mm
|
|||
|
|
||||
|
パラメータ(電気)
|
Min.
|
Typ.
|
Max.
|
|
|
励起レーザ閾値電流
|
-
|
-
|
150 mA
|
|
|
励起レーザ順方向電流(BOL)
|
-
|
210 mA
|
300 mA
|
|
|
励起レーザ順方向電圧
|
-
|
1.66 V
|
1.95 V
|
|
|
励起レーザ逆方向電圧
|
-
|
-
|
2.0 V
|
|
|
出力モニタ用PD応答特性
|
20 uA/mW
|
-
|
-
|
|
|
出力モニタ用PD逆方向電圧
|
-
|
5 V
|
20 V
|
|
|
出力モニタ用PD順方向電流
|
-
|
-
|
10 mA
|
|
|
暗電流 (-5V, 25℃)
|
-
|
-
|
1 nA
|
|
|
Pin
|
機能
|
|
1
|
励起レーザダイオードアノード(+)
|
|
2
|
励起レーザダイオードカソード(-)
|
|
3
|
励起レーザ PD アノード(+)
|
|
4
|
GND
|
|
5
|
出力モニターPD アノード(+)
|
|
6
|
出力モニターPD カソード(+)
|
|
◇安全情報 静電防止のために
|
| モジュール内のレーザダイオードと フォトダイオードは容易に静電気に よって破壊される恐れがあります。 当製品をご使用になる際はリスト ストラップや工作物の表面をグラウ ンドに落とした状態で静電防止技術 をご利用下さい。 なお機器の用いられない場合は 静電気の発生しない環境下に 保存するようにして下さい。 |
